شیر کنترل جهت پیلوت‌ دار ویکرز مدل DG5V-10

شیر کنترل جهت پیلوت‌دار ویکرز مدل DG5V-10 یک شیر هیدرولیکی الکتریکی است که برای کنترل جهت جریان سیال در سیستم‌های هیدرولیک با فشار و دبی بالا استفاده می‌شود. این مدل از نوع پایلوتی (Solenoid Pilot Operated) بوده و برای کنترل دقیق و سریع جریان روغن در مدارات هیدرولیکی صنعتی و ماشین‌آلات سنگین طراحی شده است.

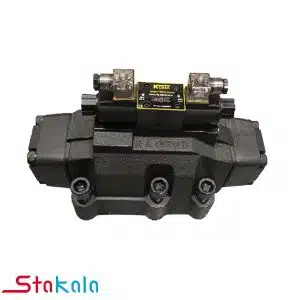

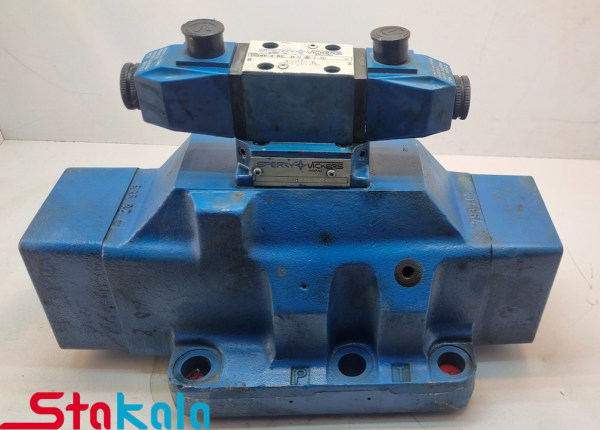

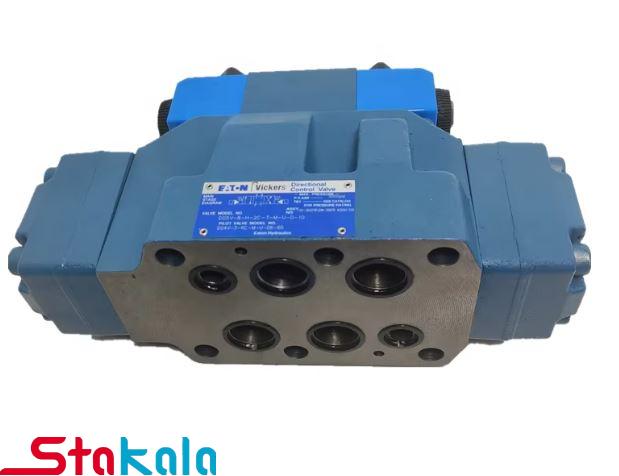

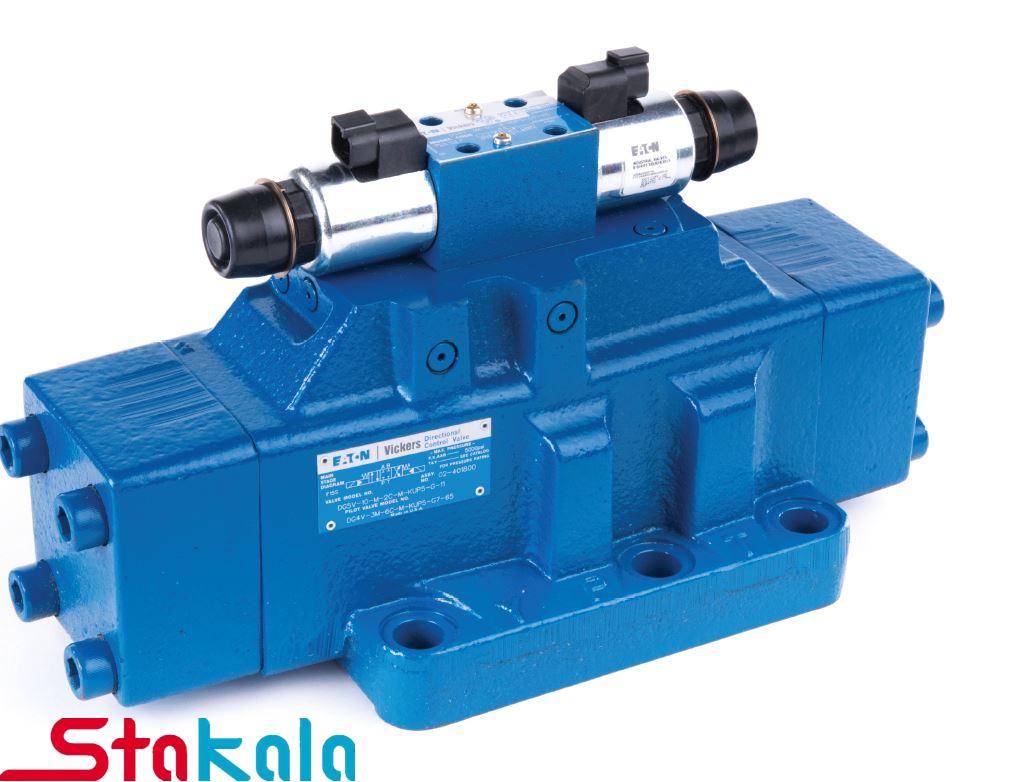

توجه: تصویر اصلی نمونه‌ای از این محصول است و ممکن است از نظر رنگ یا جزئیات ظاهری کمی متفاوت باشد. تصاویر واقعی محصول را در گالری مشاهده کنید.

مشخصات فنی شیر DG5V-10 ویکرز

این شیر مطابق با استانداردهای NFPA D10، ISO-4401-10 و CETOP 10 تولید شده و برای سیستم‌های با فشار حداکثر 350 بار و دبی بالا تا 1100 لیتر در دقیقه مناسب است. و در ولتاژ 220 و 24 ولت دی سی قابل عرضه است  . نوع پیلوت داخلی  یا خارجی در هنگام ارسال براساس سفارش مشتری مشخص و تنظیم می گردد

توضیح عملکرد پایلوت و نحوه کنترل X و Y در شیرهای پیلوتی

الف) عملکرد پایلوت داخلی و خارجی در شیر DG5V-10

✔ پایلوت داخلی (Internal Pilot): در این حالت، فشار روغن مستقیماً از مسیر اصلی شیر تأمین شده و نیازی به خط تغذیه جداگانه نیست. ولی در این شیر چون وسط باز می باشد در صورت اینکه بخواهیم از پیلوت داخلی شیر استفاده کنیم باید افت فشاری در مسیر خط برگشت شیر تی بوجود آوریم که می توان از فلوکنترل استفاده کرد تا دلتا پی بوجود آوریم در غیر این صورت این شیر با فرمان پیلوت داخلی کار نمی کند .

✔ پایلوت خارجی (External Pilot):  در این حالت، یک مسیر جداگانه برای تأمین فشار به مدار پیلوت استفاده می‌شود. این حالت برای سیستم‌هایی که نیاز به کنترل دقیق‌تر دارند یا فشار مدار اصلی کافی نیست، استفاده می‌شود.پیلوت خارجی نیازمند پمپ جداگانه برای تامین فشار پیلوت در سیستم هیدرولیک می باشد .

ب) نقش پورت‌های X و Y در شیرهای پیلوتی

✔ پورت X (Pilot Supply): این پورت وظیفه تغذیه فشار به مدار پایلوت را بر عهده دارد. می‌تواند به صورت داخلی (از خود مدار اصلی) یا خارجی (از یک منبع جداگانه) تأمین شود.

✔ پورت Y (Pilot Drain): این پورت برای تخلیه روغن مدار پایلوت استفاده می‌شود. می‌تواند به مخزن تخلیه شود (External Drain) یا از مسیر داخلی برگردد.

توصیه استاکالا برای روش انتخاب پایلوت داخلی یا خارجی

اگر مدار فشار بالا داشته باشد و نیازی به تنظیم دقیق نباشد → پایلوت داخلی مناسب است.

اگر نیاز به کنترل دقیق‌تر یا کاهش اثر فشار برگشتی باشد → پایلوت خارجی توصیه می‌شود

ویژگی‌های کلیدی شیر DG5V-10 ویکرز

۱. دبی بالا و تحمل فشار زیاد

این شیر با حداکثر دبی 1100 لیتر در دقیقه و فشار کاری 350 بار، مناسب سیستم‌های پرقدرت و پرسرعت است.

۲. طراحی پیلوتی برای عملکرد سریع و دقیق

شیرهای پیلوت‌دار نسبت به مدل‌های معمولی عملکرد پایدارتر و سریع‌تری دارند و افت فشار کمتری در سیستم ایجاد می‌کنند.

۳. نصب آسان و استانداردهای جهانی

این شیر مطابق استانداردهای CETOP 10، NFPA D10 و ISO 4401-10 طراحی شده و به راحتی در مدارات استاندارد هیدرولیکی نصب می‌شود.

۴. نشتی حداقلی و عمر طولانی

متریال‌های باکیفیت به کار رفته در این شیر باعث کاهش نشتی و افزایش عمر مفید آن در شرایط سخت صنعتی می‌شود.

نحوه نصب و نگهداری شیر DG5V-10

✅ قبل از نصب، سطح بلوک هیدرولیکی باید کاملاً تمیز و عاری از آلودگی باشد.

✅ از اورینگ‌های استاندارد برای آب‌بندی اتصالات استفاده شود.

✅ پس از نصب، تست نشتی و عملکرد شیر انجام شود.

✅ به طور دوره‌ای وضعیت کویل‌های برقی، نشتی روغن و عملکرد شیر بررسی شود.

نکات مهم در مورد شرایط فیزیکی  این محصول :

✔ وزن سنگین: این شیر به دلیل ابعاد و جنس مقاوم، وزن زیادی دارد (حدود 35 کیلوگرم)، بنابراین در هنگام جابجایی و نصب باید از ابزار مناسب استفاده شود.

✔ احتمال خط و خش سطحی: به علت وزن بالا و جابجایی در انبار یا حمل و نقل، ممکن است روی بدنه شیر خط و خش‌های جزئی ایجاد شود. این مورد تأثیری بر عملکرد و کارایی محصول ندارد و کاملاً نو و سالم است.

✔ تست قبل از ارسال: تمام شیرهای ارسالی از نظر عملکرد و عدم نشتی بررسی و سپس ارسال می‌شوند در صورت درخواست تست این محصول امکان مراجعه حضوری با ارسال کلیپ تست امکان پذیر می باشد .

کاربردهای شیر DG5V-10 ویکرز

✅ ماشین‌آلات سنگین: شامل بیل مکانیکی، بولدوزر، لودر و تجهیزات راه‌سازی

✅ پرس‌های هیدرولیک: در خطوط تولید خودروسازی و صنایع فلزی

✅ سیستم‌های هیدرولیکی صنعتی: مورد استفاده در صنایع فولاد، پتروشیمی و نیروگاه‌ها

✅ ماشین‌آلات کشاورزی: نظیر تراکتورها و تجهیزات برداشت محصول

✅ تجهیزات تست و آزمایشگاهی: استندهای تست هیدرولیک
