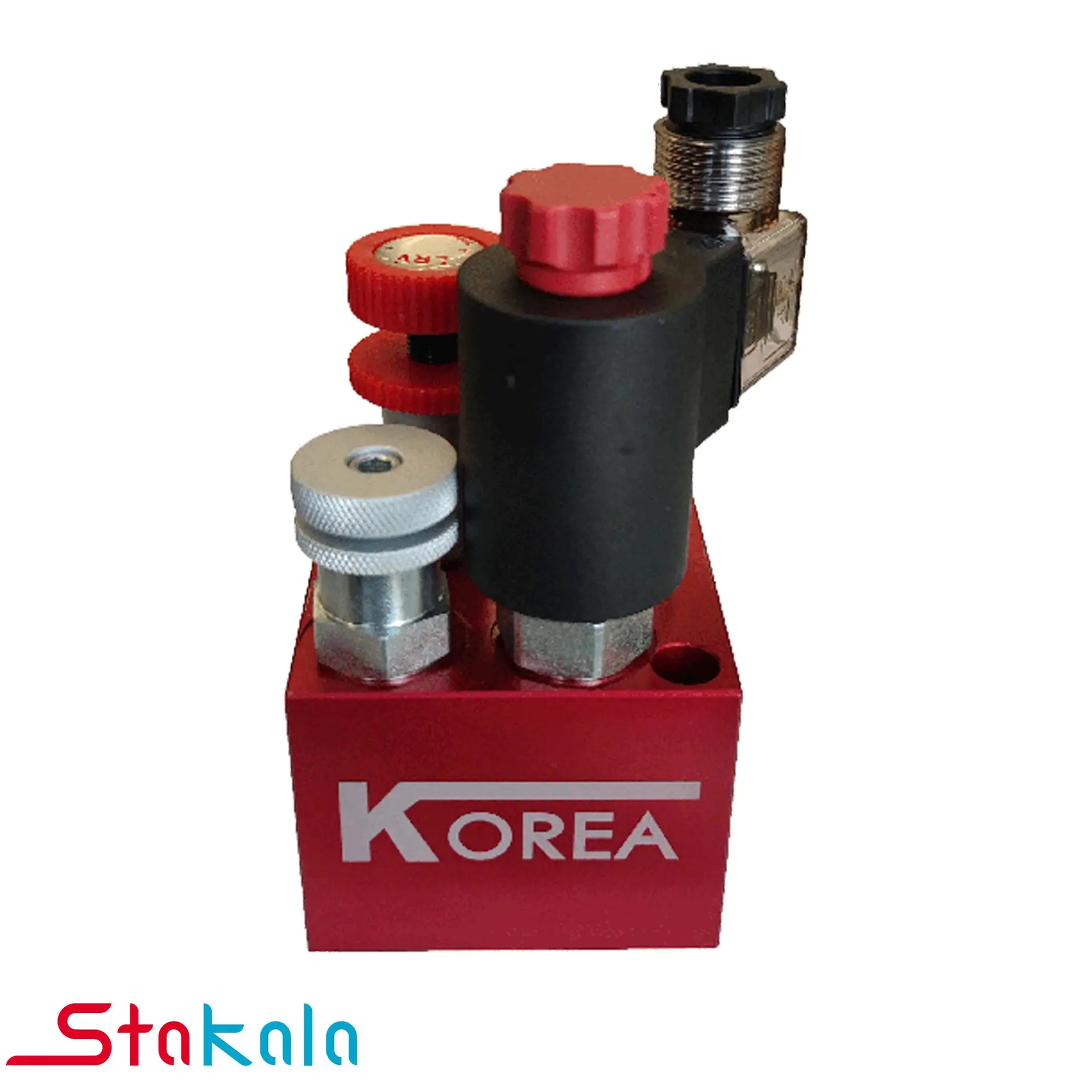

شیر هیدرولیک کنترل کننده بالابر هیدرولیک تک بوبین برند Korea

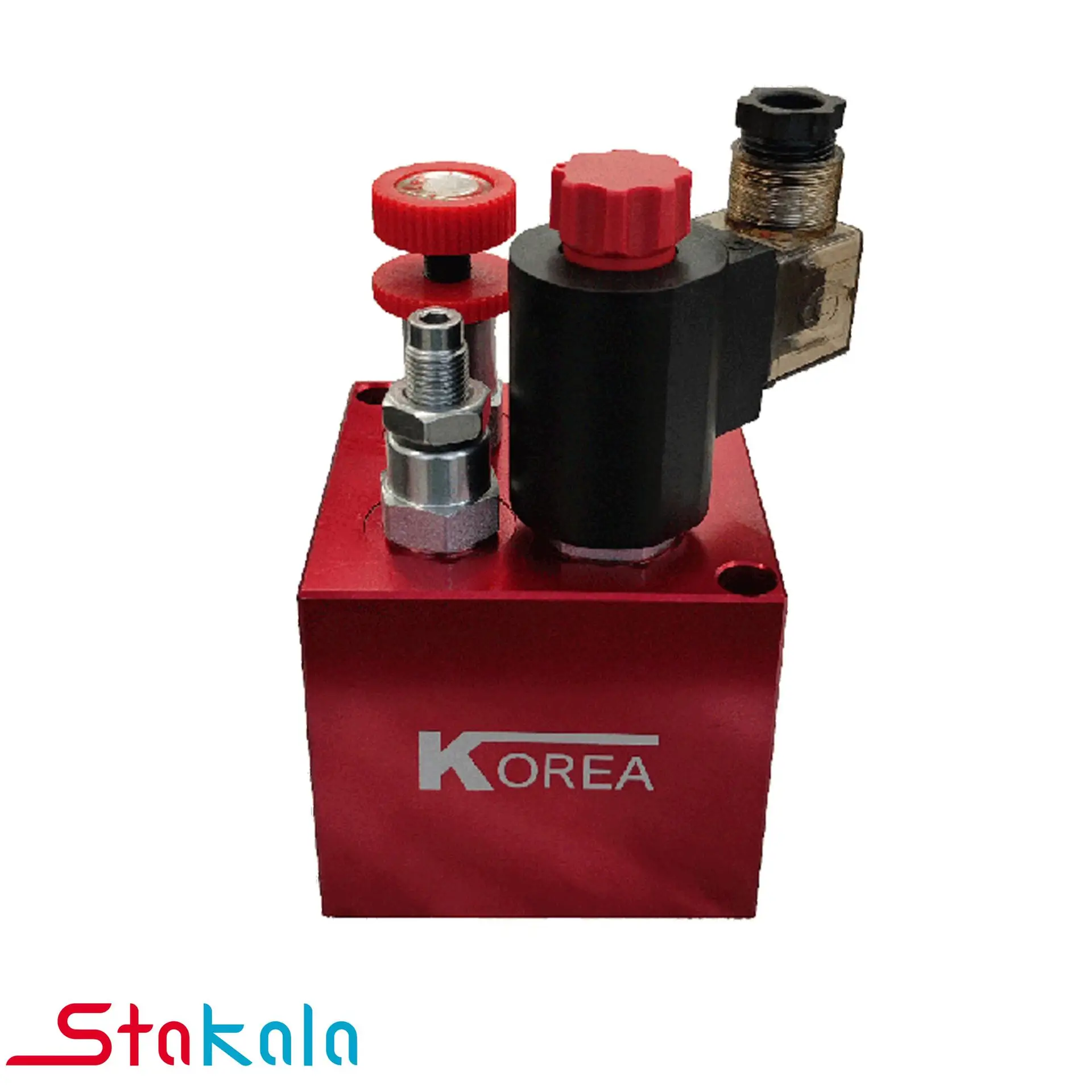

   شیرهای بالابری 20 و 40 لیتری مناسب برای استفاده درسیستم های پاورپک بالابر تا دبی پمپ هیدرولیک به ترتیب 20 و 40 لیتری هستند. کنترل بالابر توسط شیر بالابری تک بوبین به صورت تک سرعته انجام می شود، لذا با در نظر گرفتن حجم سیلندر هیدرولیک ومیزان دبی مورد نیاز،تدابیری بایستی اتخاذ گردد که سرعت بالابر از 50 سانتی‌متر بر ثانیه فراتر نرود. درغیر اینصورت هنگام حرکت به سمت بالا ، شاهد شتاب اولیه حرکت رو به بالا خواهیم بود. و با توجه به ساختار تک سرعته بودن این تجهیز امکان جلوگیری از شوک ضربه رو به بالا برای این شیر وجود نخواهد داشت. شیر های بالابری تک بوبین برند KOREA در ولتاژ 24 و 220 ولت قابل عرضه هستند.

نحوه عملکرد شیر بالابری برقی تک بوبین

شماتیک مجموعه بلوک شیر بالابری هیدرولیک تک سرعته

   پس ازخروج سیال هیدرولیک از پمپ هیدرولیک بالابر و ورود به پورت P شیر هیدرولیک کنترل کننده بالابر، سیال  از یک شیر یک طرفه نیز عبور می کند. علت قرار دادن شیر یک طرفه در ابتدای ورودی بلوک جلوگیری از وارد شدن سیال به‌صورت معکوس به پورت فشار پمپ در حالت خاموش شدن موتور است. در صورت خرابی شیر یک طرفه بالابر به سمت بالا حرکت کرده و پس از خاموش شدن موتور ، مجددا به سمت پایین حرکت می کند و همزمان موتورالکتریکی و یا پروانه موتور را با دور معکوس می چرخاند.

پس از عبور سیال از شیر یک طرفه، روغن هیدرولیک مستقیما به جک بالابر رفته و فشارشکن تعبیه شده، قابلیت تنظیم قدرت لازم برای بالا رفتن بالابر را فراهم میسازد. برای برگشت جک بالابر به پایین، کافی است بوبین شیر برقی با ولتاژ مناسب تحریک شود. مادامی که این ولتاژ اعمال گردد جک هیدرولیک بالابر به حرکت خود به سمت پایین ادامه خواهد داد.

مزایا و معایب شیر هیدرولیک کنترل کننده بالابر هیدرولیک تک بوبین Korea

مزایا:

– قیمت مناسب و ارزان

– عدم نشتی بالابر به علت وجود شیر برقی پاپتی

– مجموعه شیر الات به‌صورت کامپکت در یک بلوک و عدم نیاز به لوله کشی هیدرولیک

معایب :

– امکان کنترل سرعت تنها در جهت حرکت به پایین

– تک سرعته بودن بالابر و محدودیت در سرعت بالابر در حرکت به بالا

شیرهای بالابری هیدرولیک یکی از اجزای حیاتی در سیستم‌های هیدرولیکی هستند که برای کنترل جریان و فشار سیال هیدرولیک، در سیستم‌های بالابری مورد استفاده قرار می‌گیرند. این شیرها معمولاً شامل مجموعه‌ای از قطعات و والوها هستند که هر یک نقش خاصی در عملکرد صحیح و ایمن سیستم ایفا می‌کنند. در ادامه به توضیح اجزای مختلف این مجموعه می‌پردازیم:

 ۱- فشارشکن (Pressure Relief Valve)

این شیر برای تنظیم و کنترل فشار سیستم هیدرولیک استفاده می‌شود. وظیفه اصلی آن جلوگیری از افزایش بیش از حد فشار در سیستم است که می‌تواند به اجزای دیگر آسیب برساند. زمانی که فشار از یک حد معین بیشتر می‌شود، این شیر باز شده و مایع هیدرولیک اضافی را به مخزن برمی‌گرداند.

 ۲- سوپاپ (Check Valve)

سوپاپ یا شیر یک‌طرفه، جریان مایع را فقط در یک جهت اجازه می‌دهد و مانع برگشت جریان در جهت مخالف می‌شود. این شیر برای جلوگیری از برگشت مایع هیدرولیک به داخل پمپ یا سایر اجزا به کار می‌رود و بدین ترتیب از آسیب به سیستم جلوگیری می‌کند.

 ۳- شیر ۳ به ۲ برقی پاپتی (3/2 Solenoid Poppet Valve)

این نوع شیر، یک شیر برقی است که با استفاده از یک سولنوئید (مغناطیسی)، جریان مایع هیدرولیک را کنترل می‌کند. در این شیر، سه پورت وجود دارد (ورودی، خروجی، و تخلیه) و دو وضعیت (باز و بسته) دارد. این شیر می‌تواند جریان را در یک مسیر معین هدایت کرده و یا مسیر جریان را قطع کند.

 ۴- فلو کنترل (Flow Control Valve)

شیر کنترل جریان برای تنظیم و کنترل سرعت جریان مایع هیدرولیک در سیستم استفاده می‌شود. این شیر می‌تواند به صورت دستی یا خودکار تنظیم شود و با تنظیم دقیق جریان، سرعت عملکرد اجزای مختلف سیستم هیدرولیک را کنترل می‌کند.

 ۵- والو تخلیه اضطراری (Emergency Dump Valve)

این والو برای تخلیه سریع مایع هیدرولیک از سیستم، در مواقع اضطراری به کار می‌رود. زمانی که یک وضعیت خطرناک یا اضطراری رخ می‌دهد، این والو باز شده و مایع هیدرولیک را به مخزن تخلیه می‌کند تا فشار سیستم کاهش یابد و از آسیب به اجزا و افراد جلوگیری شود. در واقع هنگامی که بالابر در طبقات بالا قرار دارد و برق قطع شده و نیاز است که به‌صورت دستی بالابر به سمت پایین آورده شود، در صورت باز کردن والو تخلیه در جهت چپگرد توسط آچار آلن 4، بالابر به سمت پایین حرکت می کند. سپس باید مجددا والو تخلیه اضطراری به جهت راستگرد بسته شود. باز بودن این والو باعث برگشت سیال هیدرولیک به مخزن و در نتیجه عدم امکان ایجاد فشار برای سیستم هیدرولیک می شود و بالابر کار نمی کند.

   هر یک از این اجزا نقش حیاتی در عملکرد صحیح و ایمن سیستم‌های بالابری هیدرولیک ایفا می‌کنند. فشارشکن‌ها از افزایش بیش از حد فشار جلوگیری می‌کنند، سوپاپ‌ها جریان را در یک جهت حفظ می‌کنند، شیرهای برقی پاپتی جریان را با دقت کنترل می‌کنند، فلو کنترل‌ها سرعت جریان را تنظیم می‌کنند و والوهای تخلیه اضطراری در مواقع خطر، فشار سیستم را کاهش می‌دهند. با استفاده از این اجزا، سیستم‌های هیدرولیکی می‌توانند به صورت ایمن و کارآمد عمل کنند
