پرشر سویچ‌های 60، 250 و 400 باری مدل JCS-02NLL، JCS-02N و JCS-02H

پرشر سویچ‌های 60، 250 و 400 باری مدل JCS-02NLL، JCS-02N و JCS-02H

پرشر سویچ (Pressure Switch) یک کلید فشاری است که با رسیدن فشار سیال (روغن، هوا، آب و …) به مقدار تنظیم‌شده، یک کنتاکت الکتریکی را باز یا بسته می‌کند. این قطعه در سیستم‌های هیدرولیک، پنوماتیک و HVAC کاربرد گسترده‌ای دارد.

مشخصات فنی پرشر سویچ‌ها

(رزوه 1/4 G داخل دنده)

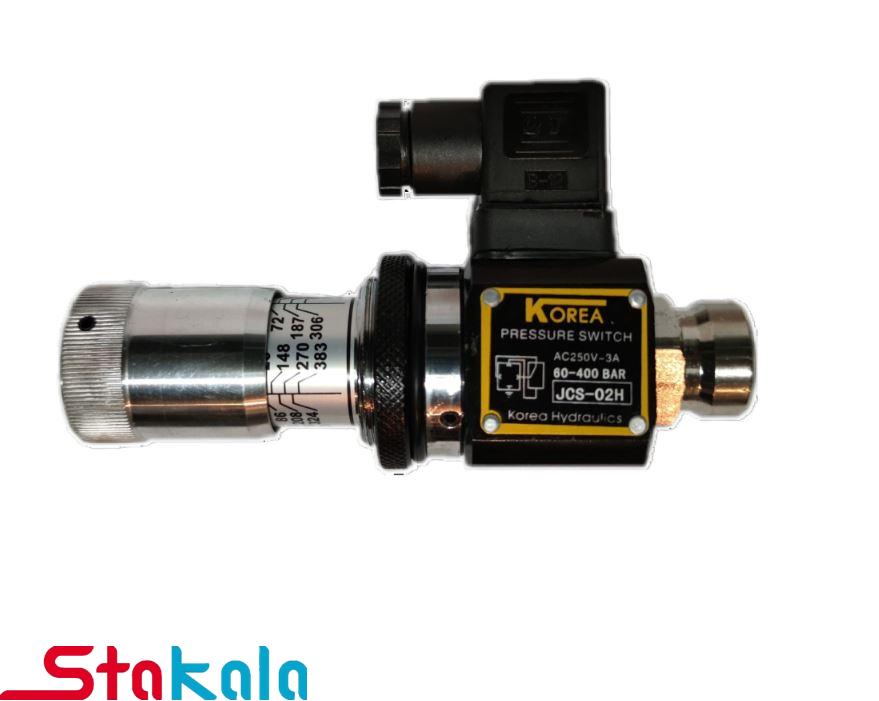

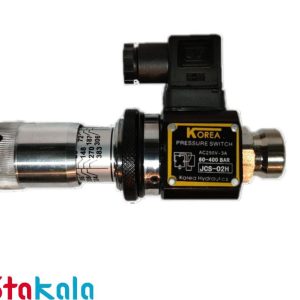

🔹 مدل: JCS-02H

• برند: Korea Hydraulics
• ولتاژ کاری: AC 250V – 3A
• رنج فشار: 60-400 BAR
• نوع عملکرد: ON/OFF

🔹 مدل: JCS-02N

• برند: Korea Hydraulics
• ولتاژ کاری: AC 250V – 3A
• رنج فشار: 30-250 BAR
• نوع عملکرد: ON/OFF

🔹 مدل: JCS-02NLL

• برند: Korea Hydraulics
• ولتاژ کاری: AC 250V – 3A
• رنج فشار: 5-60 BAR
• نوع عملکرد: ON/OFF

حد پایین فشار در پرشر سویچ‌ها

حد پایین فشار (Cut-in Pressure) حداقل فشاری است که در آن، پرشر سویچ دوباره وضعیت کنتاکت را تغییر می‌دهد. مقادیر حداقل فشار برای هر مدل به شرح زیر است:

• JCS-02H: حداقل فشار قابل تنظیم ۶۰ بار و حداکثر 400 بار
• JCS-02N: حداقل فشار قابل تنظیم ۳۰ بارو حداکثر 250 بار
• JCS-02NLL: حداقل فشار قابل تنظیم ۵ بارو حداکثر 60 بار

اگر فشار عملیاتی سیستم شما کمتر از مقدار مینیمم پرشر سویچ باشد، عملکرد آن دچار مشکل خواهد شد. برای کاربردهای کم‌فشارتر، بهتر است مدلی با محدوده فشار پایین‌تر مانند 0-60 بار یا 30-250 بار انتخاب شود.

میزان Diff یا هیسترزیس (اختلاف فشار بین قطع و وصل) پرشر سویچ سری JCH

در این پرشر سویچ‌ها به صورت مکانیکی تنظیم‌شده و معمولاً مقدار ثابتی دارد. این مقدار به طراحی داخلی سوئیچ و نوع فنر بستگی دارد. برای مدل‌های JCS-02NLL، JCS-02N و JCS-02H، مقدار هیسترزیس به‌طور تقریبی به شرح زیر است: میزان محدوده ای که پالس  سیگنال در فشار تنظیمی کنتاکت  باز و بسته  به پرشرسویچ ارسال می گردد میزان DIFF می باشد

• JCS-02NLL (5-60 بار): حدود 2 تا 5 بار
• JCS-02N (30-250 بار): حدود 8 تا 15 بار
• JCS-02H (60-400 بار): حدود 15 تا 30 بار

این مقادیر ممکن است بسته به شرایط کاری، نوع سیال و دمای محیط کمی تغییر کنند. اگر نیاز به تنظیم هیسترزیس متغیر دارید، برخی مدل‌های دیجیتال مانند HYDAC EDS 300 امکان تنظیم هیسترزیس را دارند، اما در مدل‌های مکانیکی این مقدار ثابت است و فقط از طریق تغییر مکانیزم داخلی قابل تنظیم خواهد بود.

نحوه عملکرد کنتاکت پرشر سویچ‌های هیدرولیک

این پرشر سویچ‌ها دارای مکانیزم الکترومکانیکی هستند که به کمک دیافراگم یا پیستون داخلی، نیروی فشاری را حس کرده و یک کنتاکت را قطع یا وصل می‌کنند. عملکرد آن‌ها به شرح زیر است:

• هنگامی که فشار سیستم به مقدار تنظیم‌شده (Set Point) برسد، کنتاکت تغییر وضعیت می‌دهد.
• بسته به طراحی، می‌تواند به صورت Normally Open (NO) یا Normally Closed (NC) باشد.

منشأ طراحی اصلی این نوع پرشر سویچ‌ JCH

این مدل‌کپی تولید کننده چینی از طرح‌های معروف شرکت Sankyo (ژاپن) هستند که توسط تولیدکنندگان چینی ساخته شده‌اند.  Korea  نیز یک تولیدکننده چینی است.

عمر و تعداد دفعات عملکرد

پرشر سویچ‌های صنعتی معمولاً بین ۱۰۰ هزار تا ۱ میلیون سیکل (Cycle) عملکرد دارند. مدل‌های با کیفیت بالاتر که از کنتاکت‌های طلا یا نقره استفاده می‌کنند، عمر طولانی‌تری دارند.

مزایای پرشر سویچ‌های سری JCS نسبت به مدل‌های دیگر

🔹 روش تنظیم: دارای پیچ تنظیم مدرج با مقیاس عددی برای تنظیم دقیق‌تر. بسیاری از مدل‌های اروپایی مانند Telemecanique یا Honeywell این ویژگی را ندارند یا نیاز به ابزار خاصی دارند.

🔹 مقایسه با مدل‌های یکبار تنظیم‌شونده (Factory Set):

• برخی مدل‌های اروپایی مانند Telemecanique یا Danfoss در کارخانه تنظیم می‌شوند و تغییر فشار در آن‌ها سخت و محدود است.
• در سری JCS، اپراتور می‌تواند فشار را هر زمان که لازم باشد، بدون باز کردن بدنه یا ابزار پیچیده تنظیم کند.

۲. تنظیم محدوده فشار با دقت بالا

🔹 برخی پرشر سویچ‌ها فقط یک نقطه تنظیم دارند و هیسترزیس (اختلاف بین فشار وصل و قطع) ثابت است، اما در این مدل امکان تنظیم رنج فشار از ۶۰ تا ۴۰۰ بار با دقت بالا وجود دارد.

🔹 مقیاس خوانا روی بدنه: برخی مدل‌های اروپایی مانند Telemecanique XMLB فاقد مقیاس دقیق روی بدنه هستند، اما JCS-02H دارای مقیاس عددی برای تنظیم دقیق‌تر است.

۳. عدم نیاز به تجهیزات جانبی برای تنظیم

🔹 مدل‌های پیشرفته‌تر مانند HYDAC EDS 300 یا Telemecanique XMLP دارای تنظیمات دیجیتالی هستند که نیاز به نمایشگر یا نرم‌افزار جانبی دارند. این باعث می‌شود:

✅ تغییر فشار در لحظه سخت باشد.

✅ نیاز به نیروی متخصص برای تنظیم داشته باشد.

🔹 JCS دارای یک تنظیم مکانیکی ساده است که فقط با چرخاندن پیچ قابل تغییر است.

۴. انعطاف‌پذیری در استفاده و تعمیرات

🔹 در مدل‌های الکترونیکی مانند HYDAC EDS، در صورت خرابی سنسور، تعمیر آن دشوار و پرهزینه است. اما پرشر سویچ مکانیکی مانند JCS دارای طول عمر بالا و قابلیت تعویض قطعات داخلی است.

✅ تنظیم سریع و راحت بدون نیاز به ابزار خاص
✅ دارای مقیاس عددی برای دقت بیشتر
✅ مناسب برای اپراتورهای غیرمتخصص
✅ امکان تغییر تنظیمات در هر زمان
✅ عمر طولانی و قابلیت تعمیر آسان
