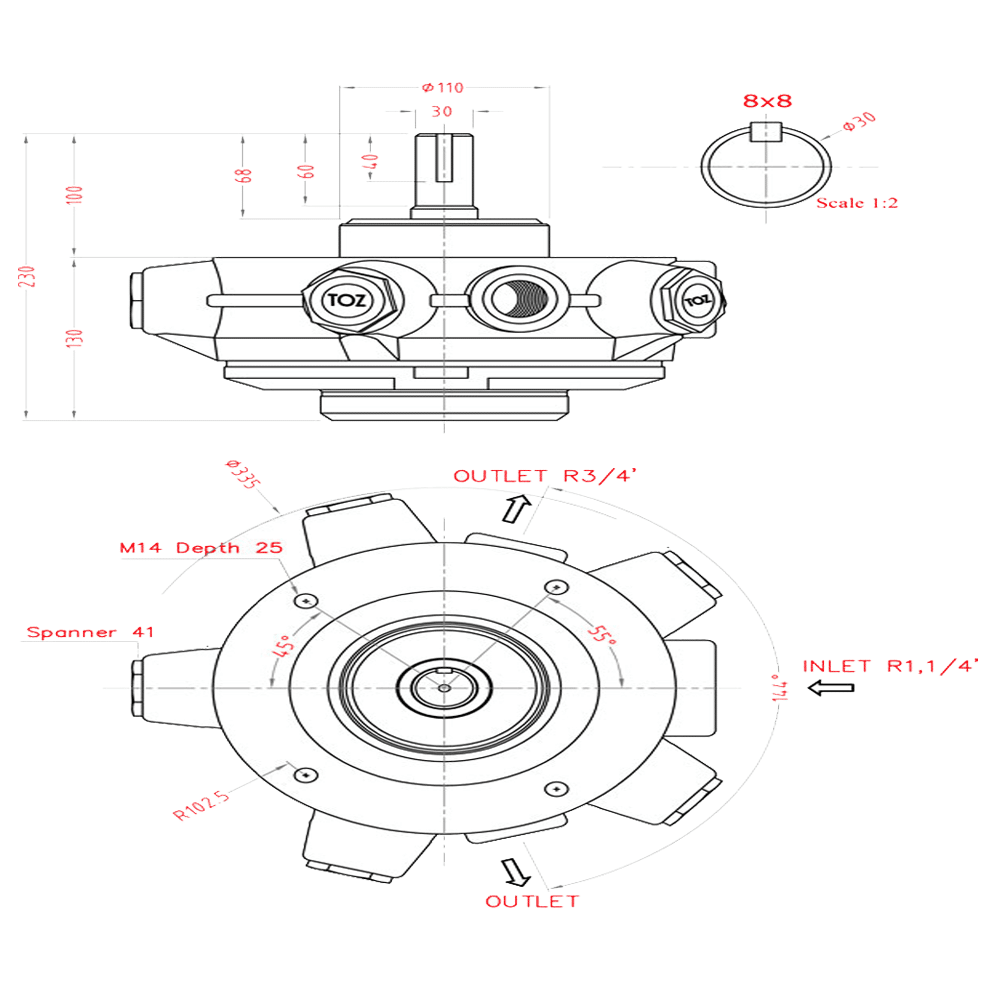

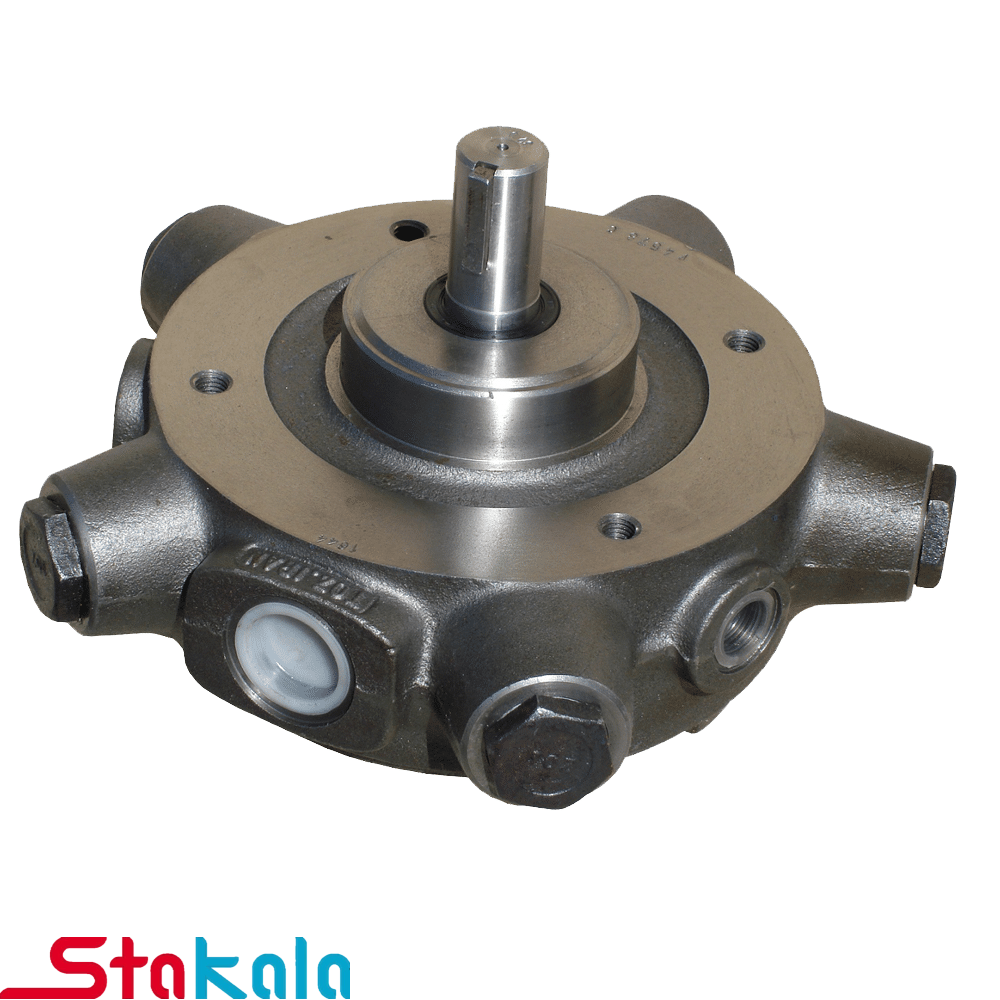

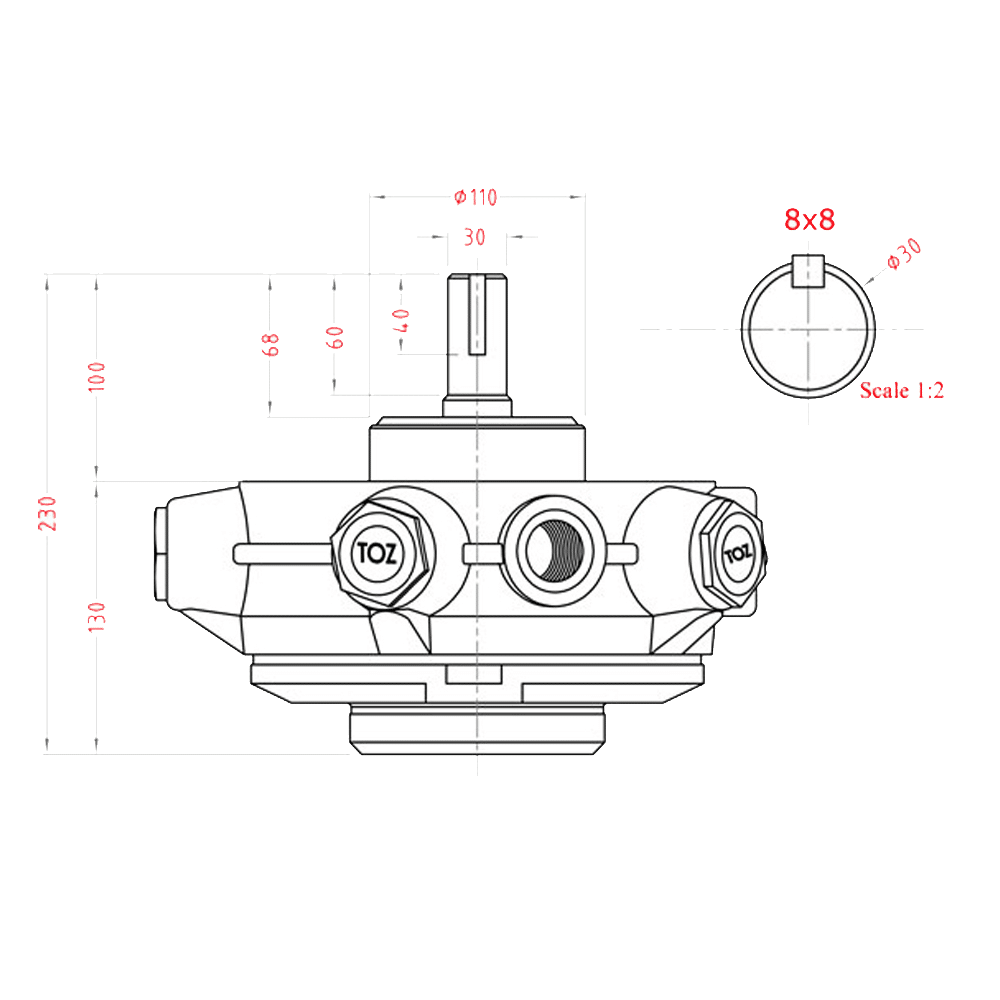

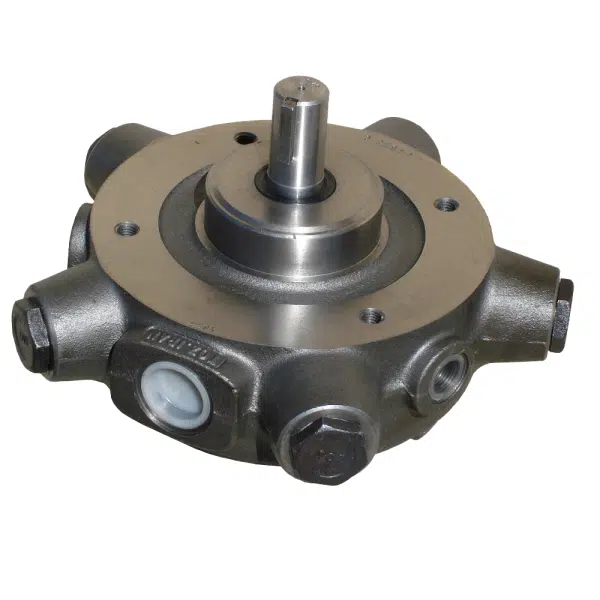

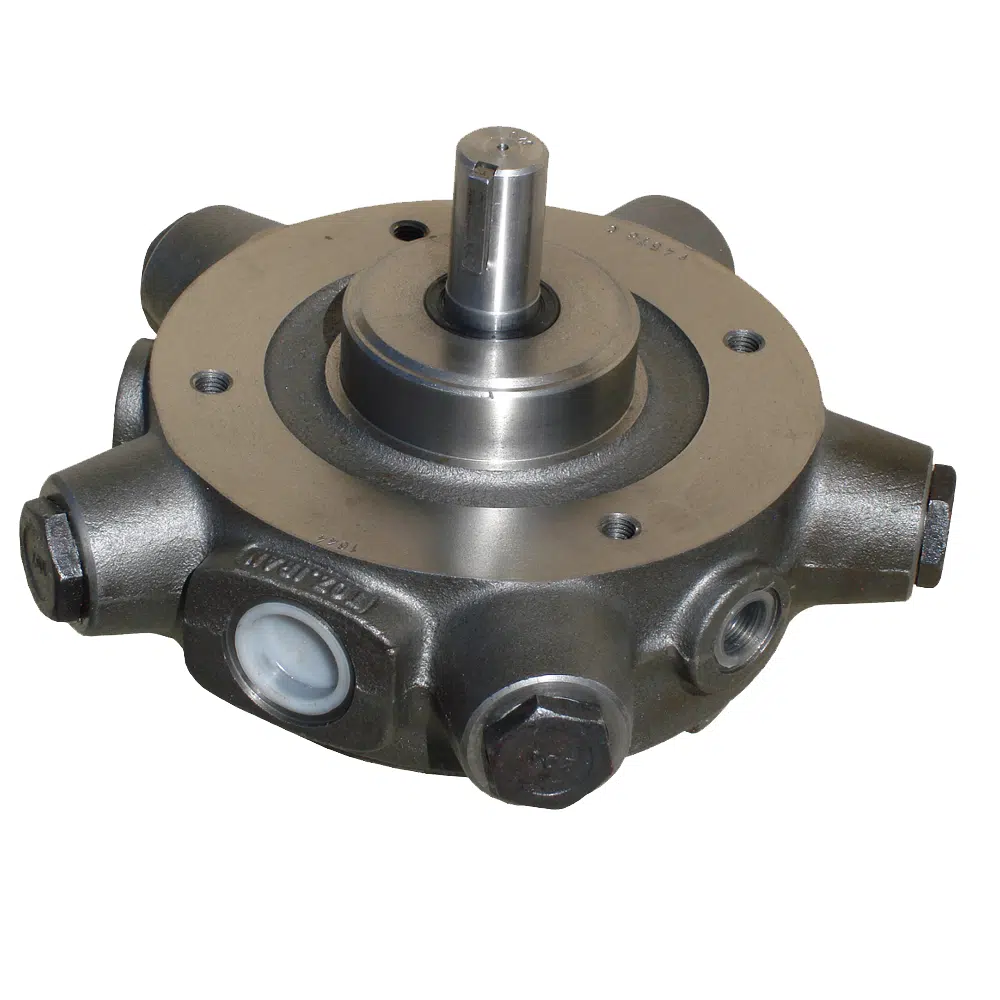

پمپ هیدرولیک پیستونی فشار قوی طرح 5 پیستون بزرگ در دو نوع ساده و قابل کوپل (دو سر شافت) با ظرفیت های 28، 35، 42، 48 لیتر در 1450 دور در دقیقه قابل عرضه است. حداکثر فشار این مدل پمپ ها 350 بار بوده و از ویژگی های آنها تولید صدای کم است، همچنین روغن را نیز کمتر داغ می کنند.

مدل	سی سی در یک دور	Bar حداکثر فشار مجاز	لیتر در یک دقیقه	حداکثر دور در دقیقه	K.W	سایز شافت میلیمتر	وزن	پمپ های رادیال پنج پیستون بزرگ
PR508	19.32	350	28	1450	18	30	40	پمپ هیدرولیک رادیال 28 لیتر فشار 350 بار
PR510	24.14	350	35	1450	23	30	40	پمپ هیدرولیک رادیال 35 لیتر فشار 350 بار
PR512	29	350	42	1450	28	30	40	پمپ هیدرولیک رادیال 42 لیتر فشار 350 بار
PR514	33.1	350	48	1450	32	30	40	پمپ هیدرولیک رادیال 48 لیتر فشار 350 بار

راهنمای بهره برداری

1. سطح روغن هیدرولیک همیشه باید بالاتر از سطح پمپ باشد.
2. قبل از اتصال لوله فشار به سیستم، چند لحظه پمپ را استارت نمایید تا هوای داخل پمپ کاملا تخلیه شود.
3. شافت پمپ می تواند در دو جهت (چپگرد و راستگرد) بچرخد.
4. فیلتر مناسب در مدار برگشت روغن به تانک با منفذ 20 میکرون نصب شود و هر 500 ساعت کاری تمیز شود.
5. فیلتر مناسب با منفذ 125 میکرون در سر لوله مکش در داخل تانک نصب شود و هر 500 ساعت کار تمیز شود.
6. فیلتر هوا روی درب تانک نصب شود و هر 200 ساعت کار تمیز شود.
7. درب تانک کاملا آببندی شود تا از نفوذ گرد و خاک و آلودگی جلوگیری گردد.
8. قطر داخل لوله مکش روغن یک سایز از قطر ورودی پمپ بزرگتر باشد.
9. در صورت مشاهده هر نوع ارتعاش و صدای غیر عادی در پمپ از ادامه کار خودداری شود.
10.نوع روغن: از روغن هیدرولیک با دمای متوسط 55 درجه استفاده شود.

پمپ پیستونی رادیال (پمپ پیستونی شعاعی)

در یک پمپ پیستونی (شعاعی)، پیستون ها در آرایشی شبیه به پره های یک چرخ به صورت شعاعی درون یک بلوکه استوانه ای شکل قرار گرفته اند و شفت محرک در مرکز محفظه پمپ بلوکه استوانه ای را می چرخاند.

نحوه عملکرد پمپ های رادیال

مرحله 1 : پیستون در ابتدای کورس قرار دارد. حجم محفظه جابجایی در حالت حداقل قرار دارد. در این مرحله شیر مکش و شیر کنترل فشار بسته هستند.

مرحله 2 : همان طور که محور دوران می کند، پیستون در جهت محور مرکزی بادامک حرکت می کند. محفظه جابجایی بزرگتر می شود و شیر مکش به سبب خلاء تولیدی باز می شود. اکنون سیال از داخل شیار موجود در پیستون به محفظه جابجایی جریان پیدا می کند.

مرحله 3 : پیستون در انتهای کورس قرار دارد. محفظه جابجایی کاملاً پر شده است (بیشترین حجم) . در این حالت شیر مکش و کنترل فشار بسته هستند.

مرحله 4 : هنگامی که بادامک دوران می کند، پیستون در جهت پیوت حرکت می کند. جریان به داخل محفظه جابجایی فشرده می شود. به سبب این فشار، شیر کنترل فشار پیوت باز شده و سیال به داخل کانال حلقوی که به بادامک متصل است جریان می یابد.

تعداد پیستون های پمپ های رادیال چه تعداد می باشد؟

در حالت کلی تعداد پیستون های پمپ های پیستونی شعاعی عدد فرد می باشدو اگر این تعداد زوج باشد وقتی که جریان های هر کدام از پیستون ها با هم جمع می شوند پالس جریان بالایی تولید می شود.

توز ایران

شرکت صنعتی توز ایران اولین و تنها تولید کننده پمپ های هیدرولیک پمپ پیستونی فشار قوی ،(پمپ رادیال و پمپ آکسیال) و انواع شیرهای هیدرولیک فشارقوی با ربع قرن سابقه درخشان و دارنده گواهینامه ISO 9001 : 2015 و CE اروپا، کلیه محصولات خود را با 6 ماه گارانتی و 10 سال خدمات پس از فروش عرضه می نماید.از آنجائیکه مهمترین اهداف شرکت در ادامه تولیدات متنوع، رضایت مشتری می باشد سعی در بالا بردن هر چه بیشتر کیفیت محصول، با شعار کیفیت و مشتری مداری را دارد.

خط مشی شرکت را به شرح ذیل اعلام میدارد:

مدیریت سازمان، خود را در بالا بردن کیفیت محصول و سیستمهای کنترل فرایند و نیل به بهبود مستمر و برآورده ساختن الزامات قانونی متعهد می داند.

توجه کامل به خواسته ها و پیشنهادات و رضایت مشتری در جهت بالا بردن راندمان فروش جهت نیل به مفاد خط مشی، اهداف خرد و کلان سازمان طبق روشهای اجرایی در دوره های زمانی معین اندازه گیری می شود.

این خط مشی در تمامی سطوح سازمان پذیرفته شده و کلیه پرسنل خود را متعهد به اجرای آن می داند.

تولید کننده	شرکت صنعتی توز ایران
نوع قرارگیری پیستون ها	شعاعی
دبی پمپ پیستونی (لیتر در دقیقه)	۲۸, ۳۵, ۴۲, ۴۸
جنس کفشک	آلمینیومی, برنجی
نحوه کوپل شدن	ساده (یک سر شافت), قابل کوپل (دو سر شافت)
