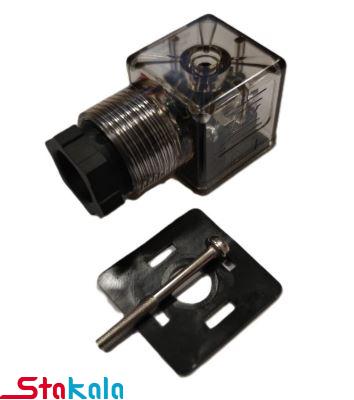

سوکت چراغ دار شیر هیدرولیک دایرکشنال

تولید کننده: تولید کنندگان چینی

در حال حاضر این محصول در انبار موجود نیست و در دسترس نمی باشد.

مقایسه
افزودن به علاقه مندی

⚙ مشخصات فنی کانکتور LW

🔹 استاندارد: DIN 43650 / ISO 4400
🔹 تعداد پین‌ها: 3 پین (2+1 زمین)
🔹 فاصله بین پین‌ها: 9.4 میلی‌متر (از مرکز تا مرکز پین‌ها)
🔹 شکل ظاهری پین‌ها:

  • 2 پین برای تغذیه مثبت و منفی (ولتاژ ورودی)
  • 1 پین اتصال زمین (Earth Pin) برای ایمنی بیشتر
    🔹 کلاس حفاظتی (IP Rating):
  • IP65 (در برابر گرد و غبار و پاشش آب مقاوم)
    🔹 جنس بدنه:
  • پلاستیک مقاوم (PA66) یا پلی‌آمید ضدحریق
    🔹 نوع اتصال:
  • پیچی با مهره فلزی یا فشاری (Snap-Lock)
    🔹 ولتاژهای رایج:
  • DC 12V / 24V / 48V
  • AC 110V / 220V / 380V
    🔹 جریان نامی: حداکثر 6 آمپر
    🔹 دمای کاری: -40°C تا +85°C

🛠 شماتیک کانکتور LW (DIN 43650)

کانکتور LW به‌صورت یک مستطیل با سه پین داخلی طراحی شده است

┌───────┐
│ ● ● │ → دو پین تغذیه
│ ● │ → پین زمین (Earth)
└───────┘

استاندارد DIN 43650

  • این استاندارد سه نوع A، B و C دارد که در صنعت هیدرولیک معمولاً DIN 43650 Type A پرکاربردترین است.
  • ✔ فاصله بین پین‌های کناری: 9.4mm
    ✔ نوع اتصال کابل: کابل از پشت یا بغل کانکتور وارد شده و از طریق گلند مخصوص (Cable Gland) محکم می‌شود.

  • 🚀 کاربرد کانکتور LW در شیرهای DSG

    کانکتور LW در شیرهای دایرکشنال (Directional Control Valves) سری DSG که توسط برندهایی مانند Yuken، Rexroth، Parker، Vickers و Hydac تولید می‌شوند، استفاده دارد. این شیرها در مدارهای هیدرولیکی برای کنترل جهت جریان روغن کاربرد دارند.

    🛠 موارد استفاده شیرهای DSG

    ✅ صنعت ماشین‌آلات صنعتی (پرس‌های هیدرولیک، CNC و تزریق پلاستیک)
    ✅ سیستم‌های خودرویی و تجهیزات راه‌سازی (بیل مکانیکی، جرثقیل‌ها و لیفتراک‌ها)
    ✅ خطوط تولید اتوماتیک (ربات‌های صنعتی و دستگاه‌های مونتاژ)
    ✅ نیروگاه‌های برق‌آبی و سیستم‌های کنترل فشار روغن

    🔌 گلند مناسب برای این کانکتور

    کانکتور LW معمولاً دارای یک ورودی کابل با گلند مخصوص است که از ورود گرد و غبار و رطوبت جلوگیری می‌کند.

    💡 مشخصات گلند مناسب:

    🔹 نوع گلند: M16 × 1.5 یا PG9 (بسته به مدل)
    🔹 قطر کابل قابل قبول: 4.5mm تا 6.5mm
    🔹 جنس گلند: پلاستیکی (PA66) یا فلزی ضدزنگ (Stainless Steel)

مشخصات DIN 43650 Type A

  1. تعداد پین‌ها: 3 پین (L، N و ارت)
  2. فاصله بین پین‌ها: 18 میلی‌متر (بین دو پین کناری)
  3. قطر پین‌ها: حدود 1.6 میلی‌متر
  4. ولتاژ کاری: معمولاً 12V، 24V، 110V، 220V (بسته به نوع شیر)
  5. درجه حفاظت (IP): معمولاً IP65 یا بالاتر، در صورت استفاده از واشر آب‌بندی
  6. نوع اتصال: پیچ ترمینالی یا فیشی
  7. کاربرد: در شیرهای سلونوئیدی (Solenoid Valves) هیدرولیک و پنوماتیک

سوکت‌های DIN 43650 Type B و C اندازه کوچک‌تری دارند و فاصله بین پین‌های آن‌ها کمتر است (به ترتیب 11 و 9.4 میلی‌متر).

.
