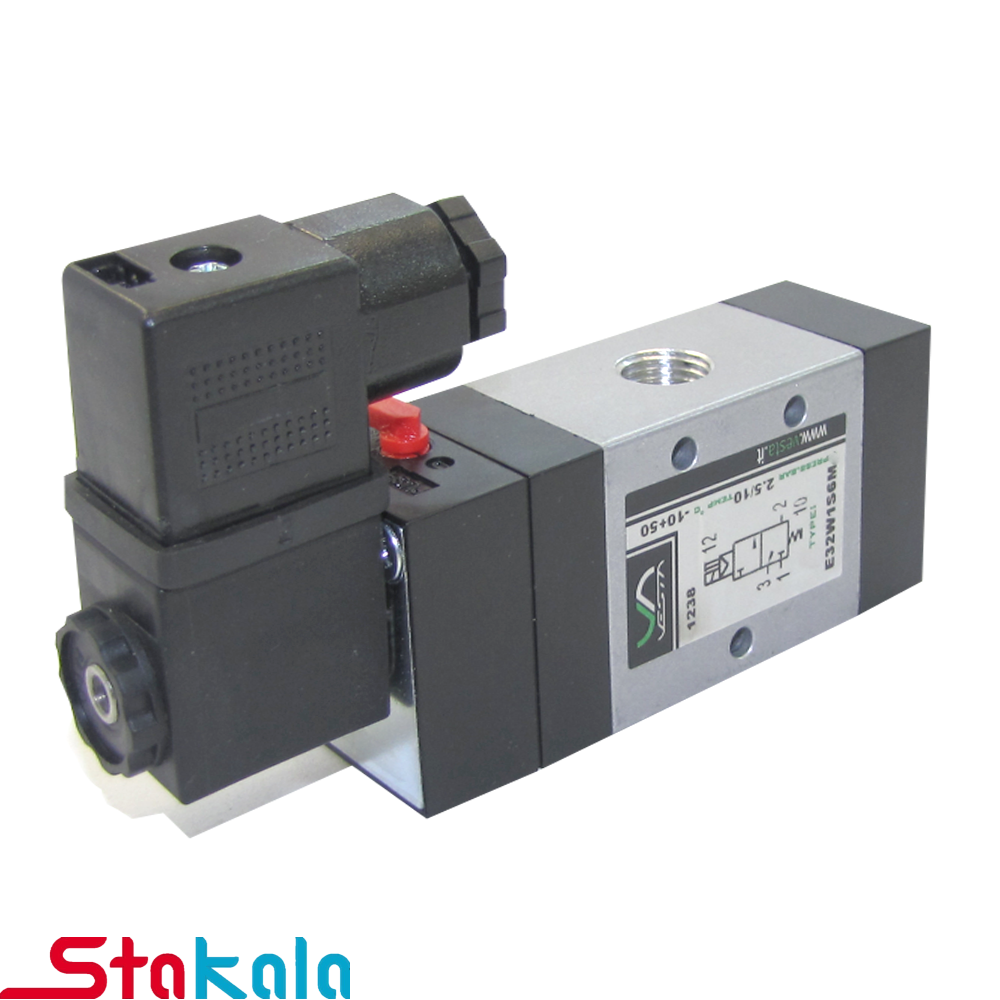

شیر برقی پنوماتیک بادران ( وستا) سایز 1 اینچ فرمان 3/2 تک بوبین

شیرهای بادران در سایزهای 1/2G ،1/4G ،1/8G با عملگرهای 3/2 و 5/2 و 5/3 موجود می باشد. استفاده از مواد با کیفیت بالا و تکنیک های روز باعث عملکرد عالی شیر حتی در شرایط محیطی خشن شده است.

تولید کننده: بادران پنوماتیک

ریال 80,389,100
ریال 73,960,000

3/2 NC
3/2 NO
  • *وضعیت نرمال شیر پنوماتیک

    ریست گزینه ها

    *ولتاژ شیر برقی

    ولتاژ شیر برقی پنوماتیک را انتخاب کنید

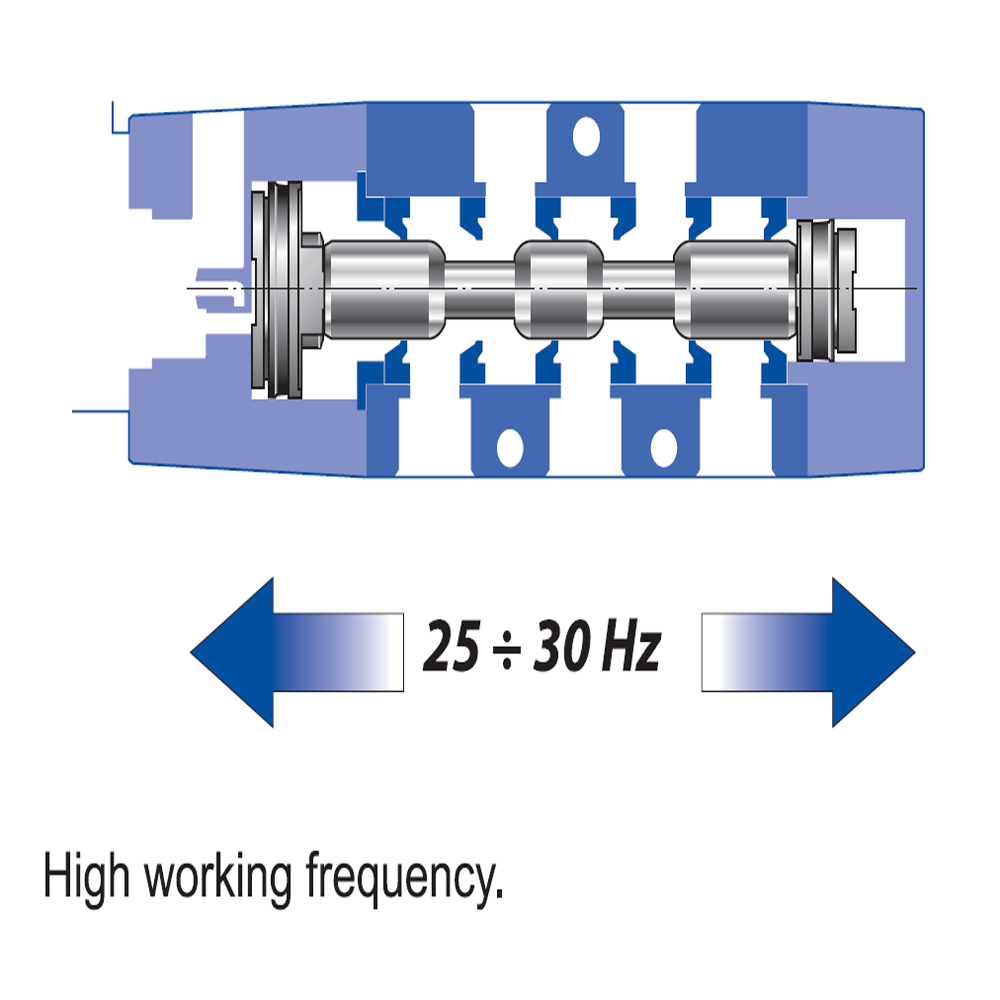

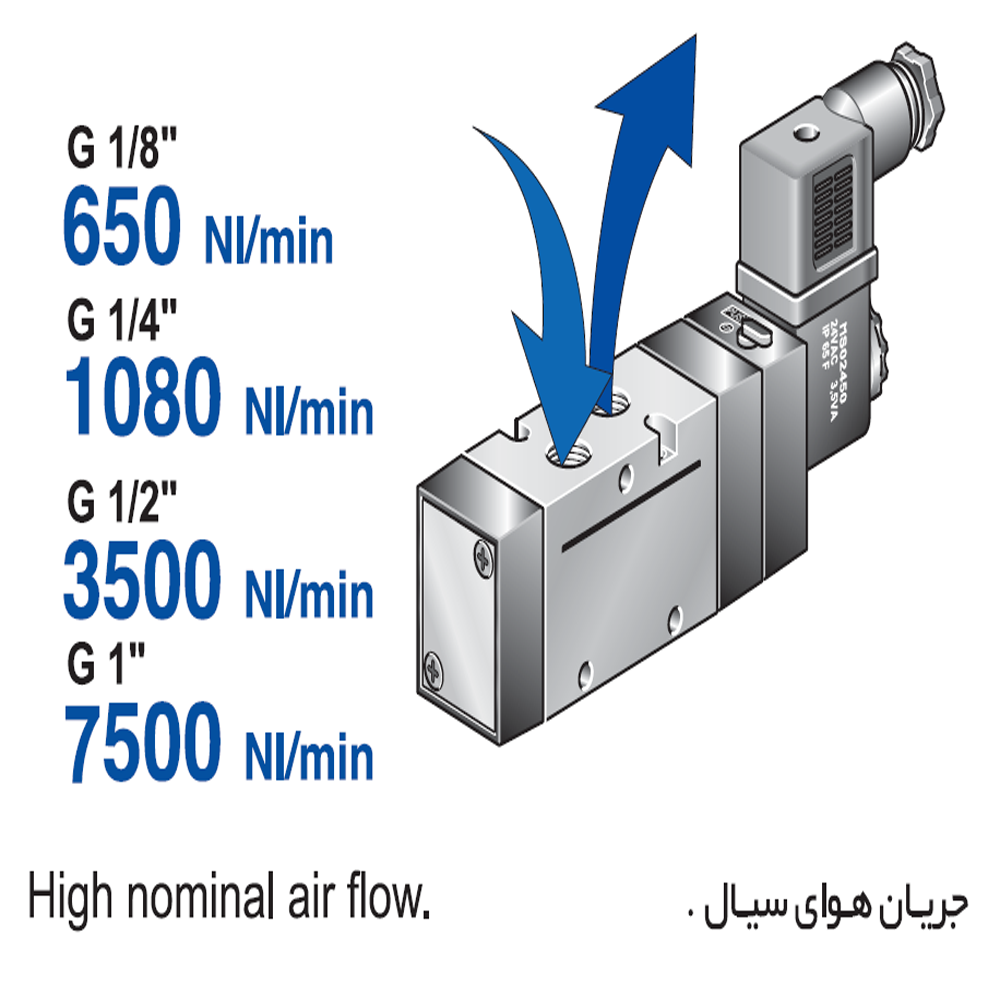

   شیرهای برقی شیر های پنوماتیک بادران در سایز های 1/8 ،1/4 ، 1/2 و 1 اینچ  با عملگر های 3/2 ،5/3 و5/2 و همچنین نامور بلوکی موجود می باشند. استفاده از مواد با کیفیت و تکنیک های روز باعث عملکرد عالی شیر ها حتی در شرایط محیطی خشن شده است . اسپول ساخته شده داخل شیر از آلیاژ آلومنیوم سخت کاری شده توسط نیکل باعث ایجاد سطح صاف و پرداخت شده و افزایش مقاومت در مقابل عوامل مهاجم می گردد . لوازم آب بند با کیفیت داخل شیر ها باعث شده بدون روغن کاری، قادر به ادامه عملکرد و در برابر محیط، آب بندی شده باشند . زمان پاسخگویی شیر های پنوماتیک بادران در فرکانس کاری 30 هرتز 25 میلی ثانیه می باشد . حجم هوای فشرده که این شیر ها قادرند از خود عبور دهند در سایزهای 1/8 اینچ  650 لیتر بر دقیقه ، 1/4 اینچ 1080 لیتر بر دقیقه ،  1/2 اینچ 3500 لیتر بر دقیقه و در سایز 1 اینچ  7500 لیتر بر دقیقه می باشد این  حجم  جابه جایی هوای فشرده در شیر های پنوماتیک بادران باعث سرعت بالا در عملگر پنوماتیک می گردد .

شیر های پنوماتیک با عملکرد سه به دو که مجموعا دارای 3 پورت  که شامل 1 پورت تخلیه + 1 پورت ورودی + 1 پورت خروجی می باشندکه در دو نوع نرمال باز و نرمال بسته تولید می شوند . معمولا پورت ورودی هوای فشرده با عدد 1 یا پی و پورت های خروجی 2و4 یا( AوB) و پورت های تخلیه 5 و 3 با R و S مشخص می گردند. شیر های برقی 3/2  از لحاظ فرمان پذیری به دو نوع تک بوبین و دو بوبین تقسیم می شوند. نوع تک بوبین دارای دو حالت اولیه نرمال باز و نرمال بسته می باشد.شیر تک بوبین 3/2  با توجه به حالت اولیه آن ( نرمال باز، نرمال بسته)  با اعمال ولتاژ تغذیه به بوبین شیر به حالت 2 رفته و تا زمانیکه ولتاژ  بر روی بوبین باشد در همین حالت باقی می ماند و پس از قطع ولتاژ مجددا به حالت 1 بر می گردد  . نوع  دو بوبین شیر 3 به 2 به صورت حافظه عمل می کند به این صورت که با اعمال ولتاژ لحظه ای بوبین شماره 1، بوبین شیر به حالت شماتیک 1 و تا وقتیکه ولتاژ بوبین 2 اعمال نشده در این حالت باقی می ماند و با اعمال لحظه ای ولتاژ بر روی بوبین 2، شیر به حالت شماتیک 2 خواهد رفت . در صورتیکه بخواهیم ایرموتور (موتوربادی) را به حرکت در بیاوریم و تنها نیاز به چرخش آن به یک سمت داشته باشیم و یا سیلندر پنوماتیکی داشته باشیم که داخل سیلندر فنری، برای برگشت آن به حالت اولیه تعبیه شده باشد می توانیم از این شیر ها استفاده نماییم . از نمونه های پر کاربرد این شیرها را می توان در دستگاه های پر کن بادی ، پرس های ضربه ای ، سیستم پرآن قالب های تزریق پلاستیک و دایکست ، چاپ سیلک  نام برد. شیر های 3/2 در دو نوع حالت عادی بسته و حالت عادی باز تولید می شوند.

تولید کننده

بادران پنوماتیک

سایز پورت (پنوماتیک)

G 1

وضعیت نرمال شیر پنوماتیک نشان دهنده تعداد راه ها، وضعیت ها و حالت شیر در زمان عدم تحریک است

3/2 NC , 3/2 NO

دیدگاهها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین نفری باشید که دیدگاهی را ارسال می کنید برای “شیر برقی پنوماتیک بادران ( وستا) سایز 1 اینچ فرمان 3/2 تک بوبین”

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *


دوره تأیید ریکپچا منقضی شده است. لطفا صفحه را دوباره بارگذاری کنید.

کاتالوگ محصول

دانلود/مشاهده

شرکت بادران اولین تولید کننده تجهیزات پنوماتیک و ارائه دهنده سیستم های اتوماسیون صنعتی در ایران می باشد. این شرکت فعالیت خود را از سال 1364 آغاز نموده و با داشتن 34 سال تجربه در تولید تجهیزات پنوماتیک و بهره مندی از نیروهای متخصص، ماشین آلات پیشرفته و دانش روز توانسته است به یکی از بزرگترین واحدهای تولیدی در صنعت پنوماتیک تبدیل شود. هم اکنون با توجه به گسترش تولیدات و تنوع محصولات و خدمات، فعالیت شرکت به دو بخش عمده تجهیزات پنوماتیک و تجهیزات کنترل سیالات تقسیم شده است. تجهیزات پنوماتیک: سیلندرهای پنوماتیک، شیرهای برقی مکانیکی و پنوماتیکی، واحدهای مراقبت هوا،فیلتر رگلاتور،روغن پاش،رگلاتور،فیلتر، اتصالات، شیلنگ پنوماتیک ، تجهیزات مخصوص و سفارشی در صنایع فولاد، سیمان، خودروسازی، بسته بندی، غذایی، داروسازی و ... تجهیزات کنترل سیالات: انواع شیر، عمل کننده و تجهیزات اتوماسیون کنترل سیالات در صنایع نفت و گاز، پتروشیمی، نیروگاهی، فولاد، آب و فاضلاب و ...
