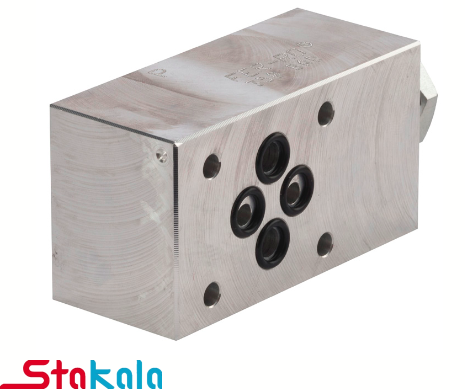

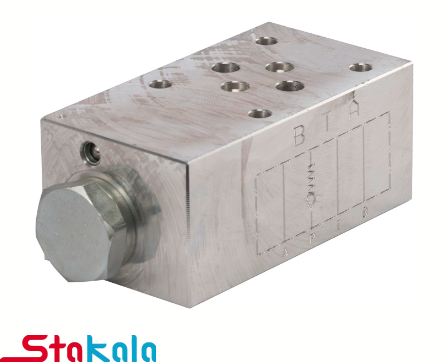

شیر یک طرفه مدولار(زیرشیری ) خط TوP کنترل برند FERRO از سری MCV

• شیر یک طرفه مدولار(زیرشیری ) خط P کنترل برند FERRO از سری MCVNG06-P  سایز 1/4 NG06
• شیر یک طرفه مدولار(زیرشیری ) خط T کنترل برند FERRO از سری MCVNG06-T  سایز 1/4 NG06
• • جنس بدنه: آلومینیوم
  • نوع نصب: مدولار – زیر شیر 1/4 هیدرولیک-NG06
  • نوع آب‌بندی: اورینگ NBR (نیتریل)
  • دمای کاری: از -30°C تا +110°C
  • محدوده فشار کاری: 350 بار
  • دبی (جریان) حداکثری:40 لیتر در دقیقه2-شیر یک طرفه مدولار (زیرشیری) خط P کنترل برند FERRO از سری MCVNG06-T سایز 1/4 NG06

1. شیر یک طرفه مدولار خط P کنترل برند FERRO از سری MCVNG06-P سایز 1/4 NG06 برای استفاده در سیستم‌های هیدرولیکی طراحی شده است که نیاز به کنترل فشار و جریان در جهت یک‌طرفه دارند. این شیر برای استفاده در خطوط فشار بالا و شرایطی که نیاز به تنظیم دقیق فشار در مسیر خروجی دارند، بسیار مناسب است. ساختار مدولار این شیر به راحتی امکان تعویض و ارتقا اجزاء مختلف شیر را بر اساس نیاز سیستم فراهم می‌کند

2-شیر یک طرفه مدولار (زیرشیری) خط T کنترل برند FERRO از سری MCVNG06-T سایز 1/4 NG06

شیر یک طرفه مدولار خط T کنترل برند FERRO از سری MCVNG06-T سایز 1/4 NG06 برای استفاده در خطوط هیدرولیکی طراحی شده است که نیاز به کنترل فشار و جریان در جهت یک‌طرفه دارند، با این تفاوت که این شیر مخصوص خط T است که در آن کنترل فشار و جریان به‌طور متفاوت از خط P انجام می‌شود. این شیر در مسیرهایی که نیاز به هدایت دقیق جریان و کنترل فشار در شرایط خاص دارند، به کار می‌رود.

کاربرد شیرهای یک‌طرفه در خط P و خط T در مدارهای هیدرولیک

شیرهای یک‌طرفه (Check Valve) در مدارهای هیدرولیکی نقش مهمی در کنترل جریان سیال و جلوگیری از برگشت آن ایفا می‌کنند. در سیستم‌های هیدرولیکی، این شیرها بسته به محل نصب و نوع کاربرد، می‌توانند در خط P (Pressure Line) و خط T (Tank Line) استفاده شوند.

1. کاربرد شیر یک‌طرفه در خط P (Pressure Line)

(مدل: MCVNG06-P در برند FERRO)

هدف:
شیر یک‌طرفه در خط P برای حفظ فشار و جلوگیری از برگشت جریان روغن در مسیر فشار بالا استفاده می‌شود.

دلایل استفاده:

• جلوگیری از برگشت جریان فشار به پمپ: اگر جریان روغن به سمت پمپ برگردد، می‌تواند باعث آسیب به پمپ و دیگر تجهیزات شود. شیر یک‌طرفه این جریان را مسدود می‌کند.

• حفظ فشار در یک بخش از مدار: در مدارهایی که چندین عملگر (سیلندر یا هیدروموتور) به یک پمپ متصل‌اند، ممکن است یکی از عملگرها فشار بالایی ایجاد کند و به سایر بخش‌ها برگردد. این شیر از بازگشت این فشار به دیگر بخش‌های مدار جلوگیری می‌کند.

• افزایش امنیت سیستم: در صورت قطع ناگهانی جریان، این شیر از افت ناگهانی فشار در سیستم جلوگیری می‌کند.

به طور مثال کاربردی:

فرض کنید یک مدار هیدرولیکی شامل پمپ، بلوک کنترل، و یک سیلندر هیدرولیکی است. هنگام بسته شدن مدار، اگر برگشت جریان روغن به پمپ کنترل نشود، فشار معکوس ممکن است به پمپ آسیب بزند یا باعث عملکرد ناخواسته شود. نصب یک شیر یک‌طرفه در خط P، از این مشکلات جلوگیری می‌کند.

2. کاربرد شیر یک‌طرفه در خط T (Tank Line)

(مدل: MCVNG06-T در برند FERRO)

هدف:
شیر یک‌طرفه در خط T (خط تخلیه به مخزن) برای کنترل برگشت جریان به مخزن و جلوگیری از افت ناگهانی فشار در سیستم استفاده می‌شود.

دلایل استفاده:

• جلوگیری از برگشت روغن از مخزن به سیستم: در برخی شرایط، فشار در مخزن می‌تواند باعث برگشت روغن به سیستم شود و عملکرد مدار را مختل کند. این شیر از برگشت روغن جلوگیری می‌کند.

• حفظ کنترل بر روی فشار تخلیه: برخی از مدارهای هیدرولیکی نیاز دارند که روغن به‌آرامی و کنترل‌شده به مخزن بازگردد. این شیر می‌تواند سرعت و میزان جریان برگشتی را تنظیم کند.

• افزایش ایمنی مدار: در مواقعی که مدار تحت فشار بالایی است، این شیر از افت ناگهانی فشار در مسیر تخلیه جلوگیری کرده و سیستم را پایدار نگه می‌دارد.

مثال کاربردی:

در یک مدار کنترل سیلندر هیدرولیکی، وقتی سیلندر در حال جمع شدن است، روغن از سمت مخالف سیلندر باید به مخزن بازگردد. اگر این جریان کنترل نشود، ممکن است سیلندر بیش از حد سریع جمع شود یا فشار ناگهانی در مسیر ایجاد کند. یک شیر یک‌طرفه در خط T می‌تواند بازگشت روغن را کنترل کرده و از شوک‌های ناگهانی جلوگیری کند.

جمع‌بندی و تفاوت‌های اصلی

• در خط P: جلوگیری از آسیب به پمپ و افت فشار در سیستم

• در خط T: کنترل جریان تخلیه به مخزن و جلوگیری از نوسانات فشار -جلوگیری از ورود سیال به داخل شیر کنترل مسیر هیدرولیک و حرکت عملگر

این شیرها در مدارهای هیدرولیکی صنعتی، ماشین‌آلات راه‌سازی، جرثقیل‌ها، خطوط تولید، و سیستم‌های کشاورزی استفاده می‌شوند و به افزایش عمر تجهیزات و پایداری مدار هیدرولیکی کمک می‌کنند.
