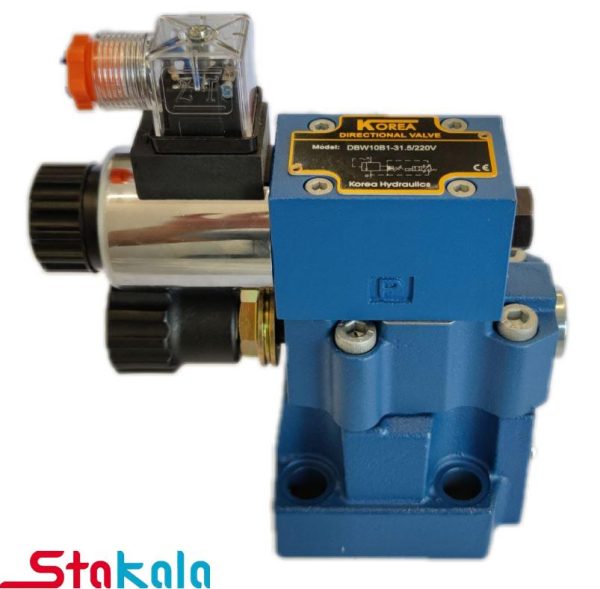

فشارشکن بلوکی برقی طرح رکسرود برند – korea سریDBW سایز 1/2 -3/4 – 1-1/4

 شیرهای فشارشکن برقی بلوکی مدل‌های DBW10B-1-350، DBW20B-1-350 و DBW30B-1-350

شیرهای فشارشکن هیدرولیک یا Pressure Relief Valves، یکی از اجزای کلیدی در سیستم‌های هیدرولیک هستند که برای کنترل و محدود کردن فشار اضافی به کار می‌روند. این شیرها با تخلیه فشار اضافی، از آسیب به تجهیزات و افزایش ایمنی سیستم جلوگیری می‌کنند.

تاریخچه فشارشکن‌ها:
اولین شیر فشارشکن در سال ۱۶۷۹ توسط دنیس پاپین اختراع شد. او این شیر را برای جلوگیری از افزایش فشار در دستگاه “Digester” (هضم‌کننده بخار) خود طراحی کرد. این طراحی شامل یک وزنه روی اهرمی بود که با افزایش فشار بخار، شیر را باز کرده و فشار اضافی را تخلیه می‌کرد.پس از آن و اختراع شیر های پیلوتی توسط ویکرز و گسترش صنعت هیدرولیک شرکت رکسرود این مدل فشارشکن ها را توسعه داد .

شیرهای فشارشکن برقی بلوکی مدل‌های DBW

این سری از شیرهای فشارشکن دارای فرمان برقی هستند که امکان کنترل از راه دور را فراهم می‌کنند. مدل‌های مختلف این سری شامل DBW10B-1-350، DBW20B-1-350 و DBW30B-1-350 هستند که در ادامه، مشخصات فنی و کاربردی هر مدل بررسی می‌شود.

1. مدل DBW10B-1-350

✔ حداکثر دبی عبوری: 250 لیتر در دقیقه
✔ حداکثر فشار کاری: 350 بار
✔ ابعاد و استاندارد نصب: سایز 1/2 اینچ، مطابق با استاندارد ISO 6264
✔ سایز پیچ‌های نصب: M10
✔ نوع فرمان پیلوت: کنترل برقی از طریق سولنوئید

2. مدل DBW20B-1-350

✔ حداکثر دبی عبوری: 500 لیتر در دقیقه
✔ حداکثر فشار کاری: 350 بار
✔ ابعاد و استاندارد نصب: سایز 3/4 اینچ، مطابق با استاندارد ISO 6264
✔ سایز پیچ‌های نصب: M12
✔ نوع فرمان پیلوت: کنترل برقی از طریق سولنوئید

3. مدل DBW30B-1-350

✔ حداکثر دبی عبوری: 650 لیتر در دقیقه
✔ حداکثر فشار کاری: 350 بار
✔ ابعاد و استاندارد نصب: سایز 1 اینچ، مطابق با استاندارد ISO 6264
✔ سایز پیچ‌های نصب: M16
✔ نوع فرمان پیلوت: کنترل برقی از طریق سولنوئید

عملکرد و نحوه کار شیرهای فشارشکن DBW

این شیرها دارای دو بخش اصلی هستند:

1. بخش پایلوت: مسئول تنظیم فشار سیستم و ارسال فرمان به بخش اصلی که یک شیر هیدرولیک با فرمان ضربدر موازی می باشد.
2. بخش اصلی: با دریافت فرمان از پایلوت، مسیر جریان را باز یا بسته می‌کند تا فشار در محدوده تنظیم‌شده باقی بماند

✔ ویژگی خاص این مدل‌ها: به دلیل وجود کنترل الکتریکی (سولنوئید)، این سری از شیرها امکان تنظیم فشار از راه دور را فراهم می‌کنند که در سیستم‌های اتوماسیون صنعتی بسیار مفید است.

راهنمای انتخاب محصول

✔ حداکثر فشار کاری: بررسی کنید که فشارشکن انتخابی توانایی تحمل فشار موردنظر شما را دارد.
✔ دبی مورد نیاز: اطمینان حاصل کنید که مدل انتخابی توانایی عبور مقدار جریان موردنیاز سیستم شما را دارد.و حداقل ظرفیت دبی فشارشکن انتخاب شده بیش از 35 درصد دبی پمپ هیدرولیک باشد .
✔ نوع سیال و دمای کاری: مواد به‌کاررفته در شیر باید با نوع سیال و دمای کاری شما سازگار باشد.                                                                                                                                        ✔ در صورتیکه حداقل دبی فشارشکن از مقدار مجاز سازنده در فشارشکن های پیلوتی کمتر باشد امکان لرزش در هنگام تنظیم فشار و یا عدم ثبات و کنترل فشار را خواهید داشت .
✔ نوع کنترل: اگر به کنترل الکتریکی و از راه دور نیاز دارید، سری DBW گزینه مناسبی برای شما خواهد بود. ولتاژ سیگنال شیر پایلوت را در نظر بگیرید در انواع 24 ولت – 12 ولت و 220 ولت و 110 ولت موجود هستند

نکات مهم در خرید

• تطابق با استاندارد: اطمینان حاصل کنید که شیر انتخابی با استانداردهای سیستم هیدرولیکی شما مطابقت دارد.
• سازگاری ابعادی: بررسی کنید که ابعاد نصب شیر با بلوک هیدرولیکی شما همخوانی داشته باشد.
• زاویه تنظیم: توجه داشته باشید که زاویه تنظیم در طرح‌های مختلف ممکن است متفاوت باشد و این می‌تواند بر نصب و عملکرد تأثیر بگذارد.

لازم به ذکر است که شیرهای ساخت چین معمولاً بر اساس طراحی برندهای معتبر کپی‌برداری شده‌اند و در بسیاری از موارد مشخصات فنی مشابهی دارند. با این حال، به دلیل عدم ارائه برخی اطلاعات دقیق و نبود استانداردهای مرجع در بسیاری از شرکت‌های چینی، پیشنهاد می‌شود که کاتالوگ و دیتاشیت برند اصلی بررسی شده و سپس محصول چینی معادل‌سازی گردد.

توجه: استاکالا همواره تمام تلاش خود را می‌کند تا محصولی که در سایت معرفی شده است را دقیقاً مطابق با مشخصات ارائه‌شده به دست شما برسانیم. با این حال، به دلیل محدودیت‌های موجودی انبار، در برخی موارد ممکن است امکان تأمین دقیق همان کالا وجود نداشته باشد.چنانچه دقیقاً همان برند و مدل درج‌شده در سایت برای شما اهمیت دارد، لطفاً هنگام ثبت سفارش، این موضوع را به ما اطلاع دهید. همچنین، در مواردی که کالاهای وارداتی غیر اصل (مانند برخی برندهای چینی) در دسترس نباشند، محصولی با کیفیت مشابه از تأمین‌کنندگان معتبر ارائه خواهد شد، چراکه اغلب این تجهیزات از یک یا دو کارخانه مشخص وارد کشور شده و کیفیت یکسانی دارند.

هدف ما، ارائه بهترین خدمات و جلب رضایت شماست. 🙏
