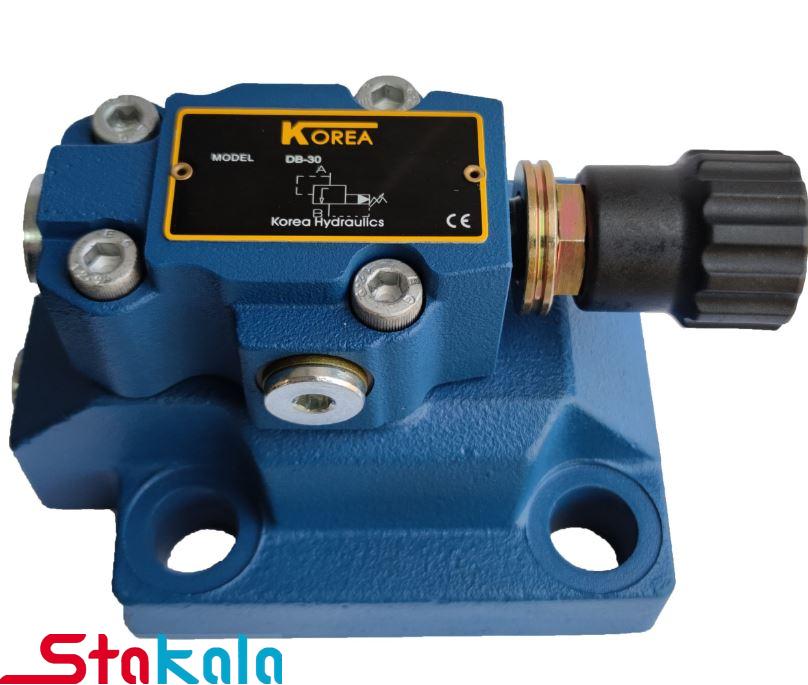

فشارشکن بلوکی مکانیکی korea سری DB- سایز 1/2 -3/4-1-1/4

شیر فشارشکن مدل DB – بلوکی دستی سایز های 1/2- 3/4 -1-1/4

شیرهای فشارشکن سری DB بر اساس طراحی اولیه کمپانی Rexroth (رکسروت آلمان) ساخته شده‌اند و یکی از پرکاربردترین شیرهای کاهش فشار در سیستم‌های هیدرولیکی هستند. علاوه بر رکسروت، کمپانی‌های مختلفی در سراسر جهان از این طراحی پیروی کرده‌اند و محصولات مشابهی را با همان عملکرد و ابعاد تولید کرده‌اند. از جمله این شرکت‌ها می‌توان به برند Korea و سایر برندهای آسیایی و اروپایی اشاره کرد که بر اساس استانداردهای این طراحی، نسخه‌های مشابهی را تولید کرده‌اند.

نحوه عملکرد شیر فشارشکن DB

این شیر فشارشکن از نوع مستقیم عمل‌کننده (Direct Operated Relief Valve) است که برای کنترل فشار اضافی در سیستم‌های هیدرولیکی استفاده می‌شود. نحوه عملکرد آن به این صورت است که:در حالت عادی، مسیر تخلیه بسته است و سیستم فشار موردنیاز را حفظ می‌کند.با افزایش فشار بیش از حد تنظیم‌شده، نیروی فشار سیال بر نیروی فنر غلبه کرده و باعث باز شدن مسیر تخلیه می‌شود تا فشار کاهش یابد. و پس از کاهش فشار به مقدار تنظیمی، فنر مجدداً مسیر را بسته و سیستم به حالت تعادل بازمی‌گردد.

استاندارد نصب شیرهای فشارشکن سری DB

شیرهای فشارشکن سری DB معمولاً بر اساس استانداردهای بین‌المللی طراحی و تولید می‌شوند تا قابلیت نصب آسان روی بلوک‌های هیدرولیکی استاندارد را داشته باشند. استاندارد نصب این شیرها بر اساس سایز اتصالات، ابعاد پایه، فاصله سوراخ‌های نصب و محل ورودی و خروجی سیال تعریف می‌شود.

ابعاد نصب بر اساس سایز شیر فشارشکن بلوکی دستی

1️⃣ مدل DB10B-1-350 (سایز 1/2 اینچ)

🔹 استاندارد نصب: مطابق با ISO 6264 / CETOP R35H
🔹 ابعاد پایه نصب: 40×40 میلی‌متر
🔹 فاصله مرکز به مرکز سوراخ‌های نصب: 31.8 میلی‌متر
🔹 اندازه سوراخ‌های نصب: M6
🔹 حداکثر دبی عبوری: 250 لیتر بر دقیقه

2️⃣ مدل DB20B-1-350 (سایز 3/4 اینچ)

🔹 استاندارد نصب: مطابق با ISO 6264 / CETOP R35H
🔹 ابعاد پایه نصب: 50×50 میلی‌متر
🔹 فاصله مرکز به مرکز سوراخ‌های نصب: 41.3 میلی‌متر
🔹 اندازه سوراخ‌های نصب: M8
🔹 حداکثر دبی عبوری: 500 لیتر بر دقیقه

3️⃣ مدل DB30B-1-350 (سایز 1-1/4 اینچ)

🔹 استاندارد نصب: مطابق با ISO 6264 / CETOP R35H
🔹 ابعاد پایه نصب: 70×70 میلی‌متر
🔹 فاصله مرکز به مرکز سوراخ‌های نصب: 57.2 میلی‌متر
🔹 اندازه سوراخ‌های نصب: M10
🔹 حداکثر دبی عبوری: 650 لیتر بر دقیقه

مشخصات مشترک در نصب همه مدل‌ها:

✅ نوع اتصال: نصب روی بلوک هیدرولیکی مطابق استاندارد ISO 6264
✅ نحوه نصب: استفاده از پیچ‌های مقاوم در برابر فشار بالا با استاندارد 10.9 یا بالاتر
✅ اتصالات ورودی و خروجی:

• پورت P (ورودی فشار بالا)
• پورت T (تخلیه به مخزن)
• امکان تنظیم فشار از طریق پیچ یا دسته تنظیم

ویژگی‌ها و مزایا

✅ طراحی استاندارد بر پایه مدل Rexroth
✅ تحمل فشار تا 350 بار
✅ واکنش سریع به تغییرات فشار
✅ قابلیت نصب آسان در سیستم‌های مختلف هیدرولیکی
✅ ساختار مقاوم و بادوام با عمر مفید بالا

کاربردهای فشارشکن بلوکی دستی

🔹 سیستم‌های هیدرولیکی صنعتی (پرس‌های هیدرولیک، دستگاه‌های تزریق پلاستیک)
🔹 ماشین‌آلات راه‌سازی و معدنی
🔹 تجهیزات تولید و خطوط خودکار صنعتی
🔹 مدارهای کنترلی و ایمنی در سیستم‌های هیدرولیک

نکات مهم در خرید شیر فشارشکن‌های بلوکی دستی هیدرولیک

شیرهای فشارشکن بلوکی دستی هیدرولیک در بازار ایران عمدتاً در دو طرح Yuken (یوکن) و Rexroth (رکسروت) و همچنین نسخه‌های اورجینال برندهای معتبر موجود هستند. با وجود اینکه این دو طرح از نظر ابعاد نصب یکسان بوده و می‌توان آن‌ها را جایگزین یکدیگر کرد، اما برخی تفاوت‌های فنی و طراحی ممکن است در برخی موارد باعث عدم سازگاری آن‌ها شود.

تفاوت‌های مهم بین طرح یوکن و طرح رکسروت:

✅ زاویه تنظیم فشار: در طراحی شیرهای فشارشکن، زاویه عملکرد دسته یا پیچ تنظیم ممکن است متفاوت باشد. در برخی از سیستم‌های هیدرولیکی که محل نصب فشارشکن محدود است، این تفاوت زاویه ممکن است مشکل‌ساز شود.

✅ امکان جایگزینی در بلوک‌های هیدرولیکی: از نظر ابعاد اتصال، هر دو مدل مشابه هستند، اما در برخی موارد به دلیل طراحی خاص بلوک هیدرولیک، امکان نصب و جایگزینی آن‌ها وجود ندارد. پیش از خرید، حتماً نوع طراحی بلوک را بررسی کنید.

✅ کیفیت ساخت و طول عمر: مدل‌های اورجینال برندهای معتبر (مانند Rexroth آلمان یا Yuken ژاپن) معمولاً از کیفیت بالاتری برخوردارند، اما نمونه‌های طرح‌دار (چینی، کره‌ای یا ایرانی) بسته به کیفیت ساخت، ممکن است عملکرد ضعیف‌تری داشته باشند.

✅ نوع عملکرد و واکنش به تغییرات فشار: برخی از نمونه‌های طرح یوکن ممکن است دارای دقت کمتری در تنظیم فشار باشند و نسبت به مدل‌های اصلی واکنش کندتری به تغییرات فشار سیستم نشان دهند.

نکات کلیدی هنگام خرید فشارشکن‌های بلوکی دستی

1️⃣ مشخصات فنی سیستم خود را بررسی کنید:

• حداکثر فشار کاری (350 بار یا کمتر)
• دبی عبوری متناسب با نیاز سیستم
• نوع سیال هیدرولیک مورد استفاده و سازگاری شیر با آن

2️⃣ نوع طراحی فشارشکن را مشخص کنید:

• در صورتی که جایگزینی مدل فعلی مدنظر است، حتماً به زاویه تنظیم فشار و طراحی دسته یا پیچ تنظیم توجه کنید.

3️⃣ کیفیت ساخت و برند تولیدکننده:

• مدل‌های اورجینال معمولاً کیفیت بهتری دارند، اما نمونه‌های باکیفیت از برندهای کره‌ای نیز می‌توانند گزینه مناسبی باشند.

4️⃣ بررسی امکان جایگزینی در بلوک هیدرولیکی:

• اگر بلوک هیدرولیک شما دارای طراحی خاصی است، حتماً از فروشنده درباره سازگاری مدل جدید اطمینان حاصل کنید.

5️⃣ اطمینان از گارانتی و خدمات پس از فروش:

💡 توجه: انتخاب صحیح فشارشکن وابسته به دبی عبوری، فشار کاری و نوع سیستم هیدرولیکی است. برای اطلاعات بیشتر و دریافت مشاوره تخصصی، با ما در ارتباط باشید.
