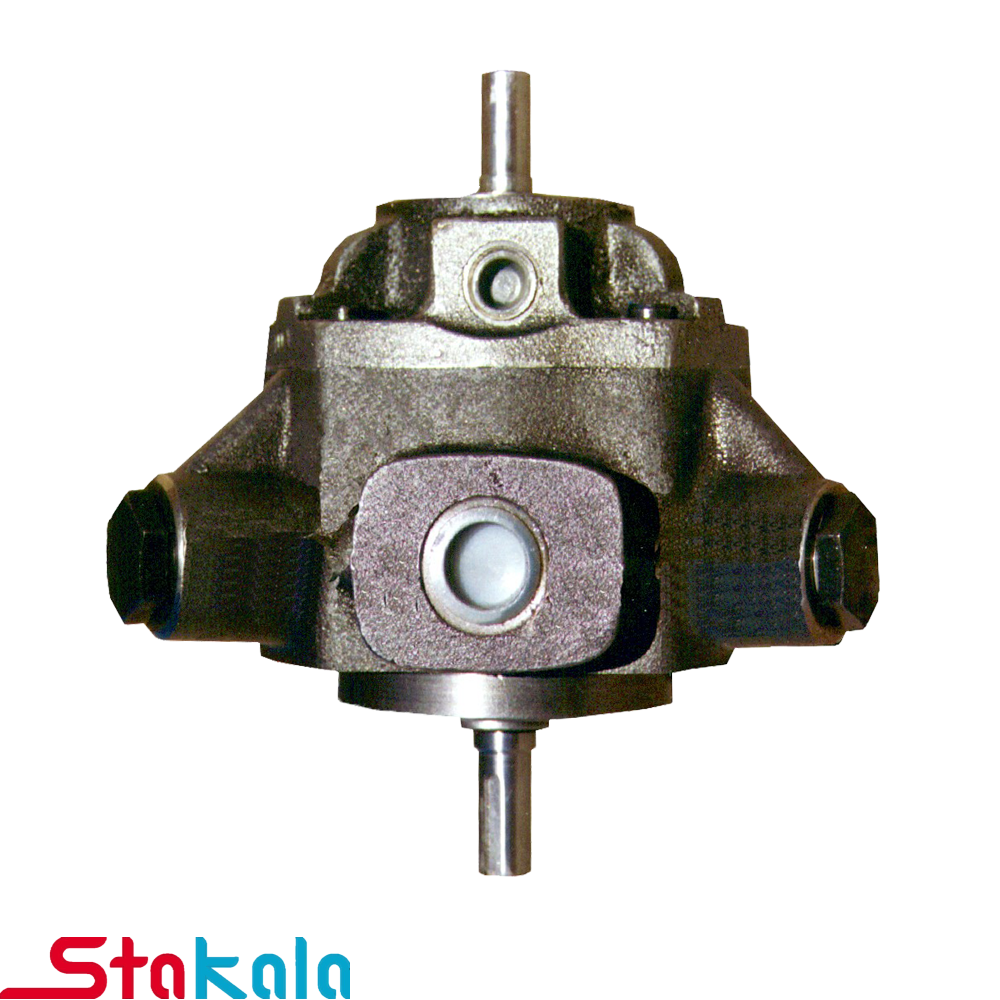

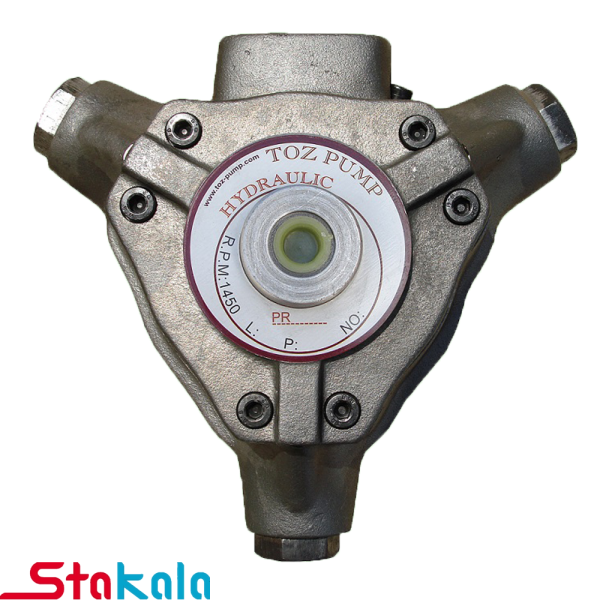

پمپ پیستونی توز ایران دبی ثابت شعاعی ۳ پیستون کوچک

پمپ هیدرولیک پیستونی قابل کوپل دو سر شفت بوده و دارای قابلیت کوپل شدن با پمپ های دیگر را دارا می باشد . این پمپ در دبی های 0.7 لیتر بر دقیقه تا 7.5 لیتر بر دقیقه تولید شده است . فشار کاری این پمپ ها 600 بار می باشد

تولید کننده: شرکت صنعتی توز ایران

ریال 190,000,000
ریال 180,500,000

  • *جنس کفشک

    *نحوه کوپل شدن

    ریست گزینه ها

    سفارش فشار شکن

    برای سفارش فشار شکن همراه با پمپ پیستونی گزینه زیر را انتخاب کنید

پمپ هیدرولیک پیستونی فشار قوی طرح 3 پیستون کوچک در دو نوع ساده و قابل کوپل (دو سر شافت) با ظرفیت های 0/7، 1/5، 2/5، 5، 7/5 لیتر در دور 1450 در دقیقه عرضه می شود. حداکثر فشار این مدل پمپ ها 600 بار بوده و از جمله ویژگی های آنها تولید صدای کم است و روغن را نیز کمتر داغ می کنند.

مدل سی سی در یک دور Bar حداکثر فشار مجاز لیتر در یک دقیقه حداکثر دور در دقیقه K.W سایز شافت وزن  پمپ های رادیال سه پیستون کوچک
PR7C 0.5 600 0.7 1450 0.8 17 12.6 پمپ هیدرولیک رادیال 0.7 لیتر فشار 600 بار
PR15C 1.08 600 1.5 1450 1.8 17 12.6 پمپ هیدرولیک رادیال 1.5 لیتر فشار 600 بار
PR25C 1.8 600 2.5 1450 2.8 17 12.6 پمپ هیدرولیک رادیال 2.5 لیتر فشار 600 بار
PR50C 3.44 600 5 1450 5.8 17 12.6 پمپ هیدرولیک رادیال 5 لیتر فشار 600 بار
PR75C 5.4 600 7.5 1450 8.6 17 12.6 پمپ هیدرولیک رادیال 7.5 لیتر فشار 600 بار

راهنمای بهره برداری

1. سطح روغن هیدرولیک همیشه باید بالاتر از سطح پمپ باشد.
2. قبل از اتصال لوله فشار به سیستم، چند لحظه پمپ را استارت نمایید تا هوای داخل پمپ کاملا تخلیه شود.
3. شافت پمپ می تواند در دو جهت (چپگرد و راستگرد) بچرخد.
4. فیلتر مناسب در مدار برگشت روغن به تانک با منفذ 20 میکرون نصب شود و هر 500 ساعت کاری تمیز شود.
5. فیلتر مناسب با منفذ 125 میکرون در سر لوله مکش در داخل تانک نصب شود و هر 500 ساعت کار تمیز شود.
6. فیلتر هوا روی درب تانک نصب شود و هر 200 ساعت کار تمیز شود.
7. درب تانک کاملا آببندی شود تا از نفوذ گرد و خاک و آلودگی جلوگیری گردد.
8. قطر داخل لوله مکش روغن یک سایز از قطر ورودی پمپ بزرگتر باشد.
9. در صورت مشاهده هر نوع ارتعاش و صدای غیر عادی در پمپ از ادامه کار خودداری شود.
10.نوع روغن: از روغن هیدرولیک با دمای متوسط 55 درجه استفاده شود.



پمپ پیستونی رادیال (پمپ پیستونی شعاعی)

در یک پمپ پیستونی (شعاعی)، پیستون ها  شبیه به پره های یک چرخ به صورت شعاعی درون یک بلوک استوانه ای شکل قرار دارند و شفت محرک در مرکز محفظه پمپ بلوک استوانه ای را می چرخاند.

نحوه عملکرد پمپ های رادیال

مرحله 1 : پیستون در ابتدای کورس قرار دارد. حجم محفظه جابجایی در حالت حداقل قرار دارد. در این مرحله شیر مکش و شیر کنترل فشار بسته هستند.

مرحله 2 : همان طور که محور دوران می کند، پیستون در جهت محور مرکزی بادامک حرکت می کند. محفظه جابجایی بزرگتر می شود و شیر مکش به سبب خلاء تولیدی باز می شود. اکنون سیال از داخل شیار موجود در پیستون به محفظه جابجایی جریان پیدا می کند.

مرحله 3 : پیستون در انتهای کورس قرار دارد. محفظه جابجایی کاملاً پر شده است (بیشترین حجم) . در این حالت شیر مکش و کنترل فشار بسته هستند.

مرحله 4 : هنگامی که بادامک دوران می کند، پیستون در جهت پیوت حرکت می کند. جریان به داخل محفظه جابجایی فشرده می شود. به سبب این فشار، شیر کنترل فشار پیوت باز شده و سیال به داخل کانال حلقوی که به بادامک متصل است جریان می یابد.

تعداد پیستون های پمپ های رادیال چه تعداد می باشد؟

در حالت کلی تعداد پیستون های پمپ های پیستونی شعاعی عدد فرد می باشد و اگر این تعداد زوج باشد وقتی که جریان های هر کدام از پیستون ها با هم جمع می شوند پالس جریان بالایی تولید می شود.

توز ایران

 شرکت صنعتی توز ایران اولین و تنها تولید کننده پمپ های هیدرولیک پمپ پیستونی فشار قوی ،(پمپ رادیال و پمپ آکسیال) و انواع شیرهای هیدرولیک فشارقوی با ربع قرن سابقه درخشان و دارنده گواهینامه ISO 9001 : 2015 و CE اروپا، کلیه محصولات خود را با 6 ماه گارانتی و 10 سال خدمات پس از فروش عرضه می نماید.از آنجائیکه مهمترین اهداف شرکت در ادامه تولیدات متنوع، رضایت مشتری می باشد سعی در بالا بردن هر چه بیشتر کیفیت محصول، با شعار کیفیت و مشتری مداری را دارد.

خط مشی شرکت را به شرح ذیل اعلام میدارد:

مدیریت سازمان، خود را در بالا بردن کیفیت محصول و سیستمهای کنترل فرایند و نیل به بهبود مستمر و برآورده ساختن الزامات قانونی متعهد می داند.

توجه کامل به خواسته ها و پیشنهادات و رضایت مشتری در جهت بالا بردن راندمان فروش جهت نیل به مفاد خط مشی، اهداف خرد و کلان سازمان طبق روشهای اجرایی در دوره های زمانی معین اندازه گیری می شود.

این خط مشی در تمامی سطوح سازمان پذیرفته شده و کلیه پرسنل خود را متعهد به اجرای آن می داند.

تولید کننده

شرکت صنعتی توز ایران

نوع قرارگیری پیستون ها آرایش پیستون ها در پمپ پیستونی

شعاعی

دبی پمپ پیستونی (لیتر در دقیقه)

۰.۷ , ۱.۵ , ۲.۵ , ۵ , ۷.۵

جنس کفشک

آلمینیومی , برنجی

نحوه کوپل شدن

ساده (یک سر شافت) , قابل کوپل (دو سر شافت)

کاتالوگ محصول

دانلود/مشاهده
